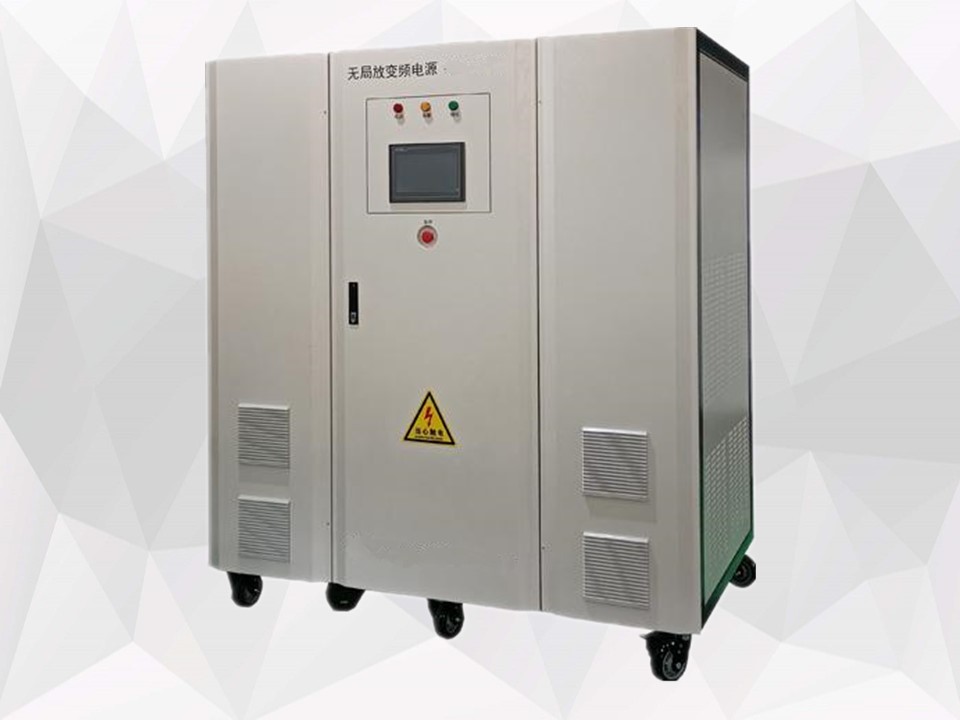

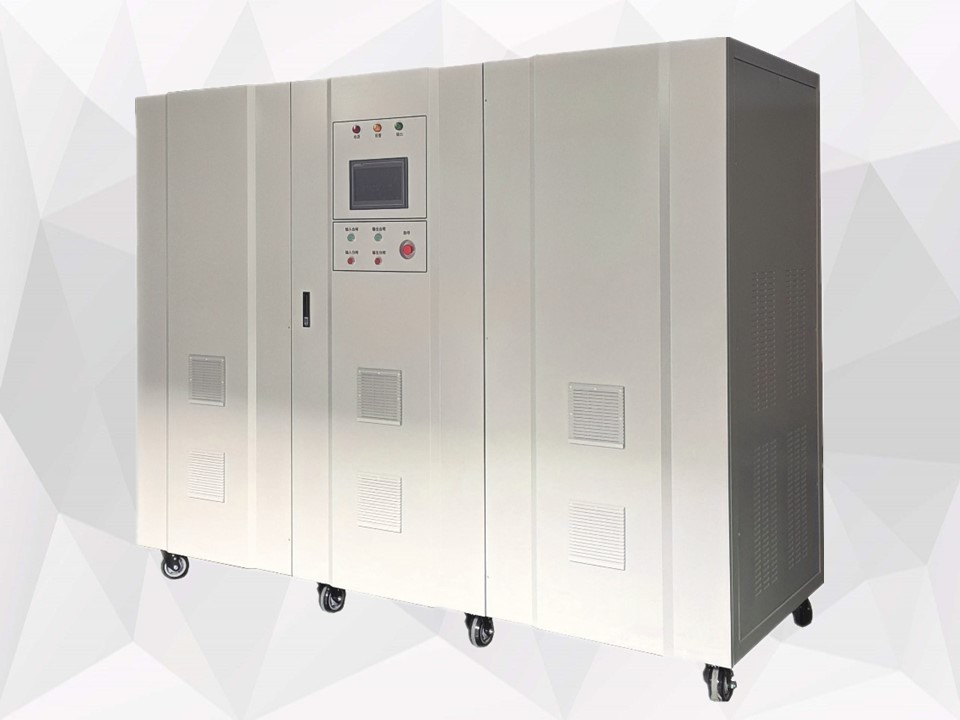

产品概述

    NHJF系列无局放变频电源装置适用于感应耐压试验、局部放电试验、串联谐振试验。与隔离升压变压器、电抗器、局放仪等组成耐压试验系统。

无局放变频电源装置采用SPWM的IGBT逆变工作原理将可变频的标准正弦波信号，转化成大功率的试验电源，波形失真度小，局部放电量小于10pC满足局部放电耐压试验的需要。

无局放变频电源体积小、重量轻，可以移动，适合现场使用。

电源具有缺相保护、欠压保护、过压保护、温度保护、短路保护、过流保护、功效保护等多重保护措施。当任何一种保护动作时，电源立即将输出电压降为0同时断开主回路电源，确保试验安全。

选用大风量风机和散热面积较大的散热器，同时采用合理的风道设计，保证电源在额定功率下长时间工作。

产品功能

1.用于电压互感器感应耐压试验和局部放电试验。

2.用于电力变压器感应耐压试验和局部放电试验。

3.作为串联谐振试验设备的电源，用于断路器、GIS、电压互感器、电流互感器、套管、电力电缆等高压设备的耐压试验和局部放电试验。

4.设有启动、停止按钮，当加压回路出现异常时，按下停止按钮，系统立即降压为零，切断主回路，保护试验人员和试品的安全。

5.变频电源具有手动调频、手动升压、自动调谐、自动升压功能，在低压状态快速找到谐振点，根据设定电压自动完成升压工作，方便迅速。

6.具有高压电压和高压电流测量功能，设定高压保护电压，当试品电压超过保护值电源将停止输出，保护试品不被损坏。

7.设有独立的同步电源，供局放仪测量局放信号时同步试验频率使用。

8.使用U盘保存数据和软件升级。

9.室内外均可清晰显示的液晶屏上显示操作界面、测试数据。

10.可支持计算机RS485/RS232通信控制，标准Modbus-RTU通信协议。
