原标题：电子工艺实训考核台,电子工艺实训考核装置

DBLS-01C 电子工艺电子技术实训台

一、概述

电子装配生产流水线装置是高度仿真工厂的电子焊接装配生产线，满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

二、电子装配生产流水线技术性能

1、输入电源：三相四线380V±10％50Hz

2、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)

3、装置容量：<200VA

4、外形尺寸：单个实训台尺寸为1.1m×1.3m×2m。

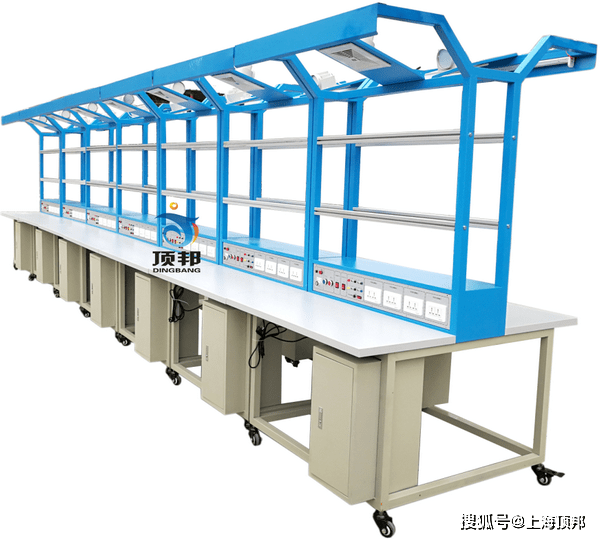

三、电子装配生产流水线实训装置

主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构，正反两面均有以下相同的资源。

1、实训台

实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。

（1）正反两面备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。

（2）正反两面各有一块实训面板，分别提供九路AC220V电源插座接口和四路固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。

（3）钢木框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。

（4）顶部框架上设有电风扇和30W日光灯（照明设备）各两个。

（5）采用手推插件线专用铝滑轨，导轨间距0-350mm可调，双边布置。

（6）工艺卡：在灯架中间设一路工艺指导卡架，采用H型铝导轨制作，每工位布置一块300×400×1.5mm透明有机玻璃板。

2、电源柜

（1）输入电源：三相四线～380±10%50HZ

（2）输出电流：20A

（3）设有风扇、照明日光灯、插座电源的继电接触控制系统，可为10实训台提供工作电源；具有三相电源指示、漏电保护功能，使用安全可靠。

3、实训线路板(2套／台)

常规配备六管超外差式调频收音机、LED数字电子钟、多路抢答器等实训线路板。

4、实训工具套件

配备常用的数字式万用表、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、电烙铁、烙铁架、焊锡丝、吸锡器等工具。

五、实训项目

任务一：多路抢答器生产

1)多路抢答器元器件认识及测量

2)多路抢答器原理图识读及工艺文件填写

3)多路抢答器装配工具与准备工艺

4)多路抢答器主板焊接

5)多路抢答器主板调试

6)多路抢答器电路板检验

任务二：LED数字电子钟生产

1)LED数字电子钟元器件认识及测量

2)LED数字电子钟原理图的识读及工艺文件填写

3)LED数字电子钟的装配工具与准备工艺

4)LED数字电子钟主板焊接

5)LED数字电子钟主板调试

6)LED数字电子钟主板检验

任务三：六管超外差式调频收音机整机生产

1)调频收音机元器件认识及测量

2)调频收音机原理图识读及工艺文件填写

3)调频收音机常用装配工具与准备工艺

4)六管超外差式调频收音机主板焊接

5)六管超外差式调频收音机整机调试

6)六管超外差式调频收音机整机检验

7)六管超外差式调频收音机整机包装
