原标题：大功率发电机交流耐压试验装置

中试控股技术研究院鲁工为您讲解：大功率发电机交流耐压试验装置

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

ZSBP系列变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

参考标准：DL/T 474.4-2018

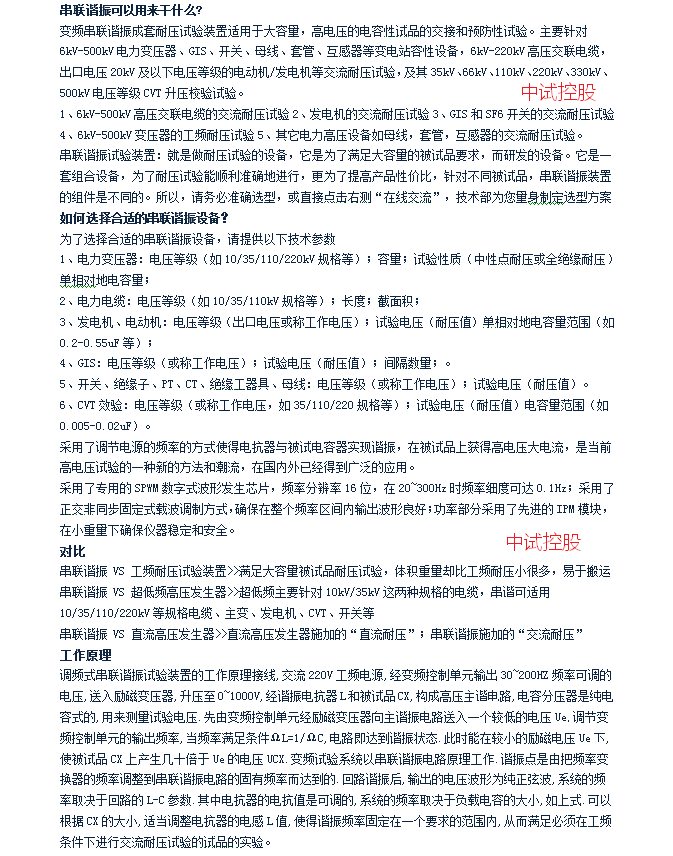

简易读懂：变频串联谐振耐压试验装置可以做什么?

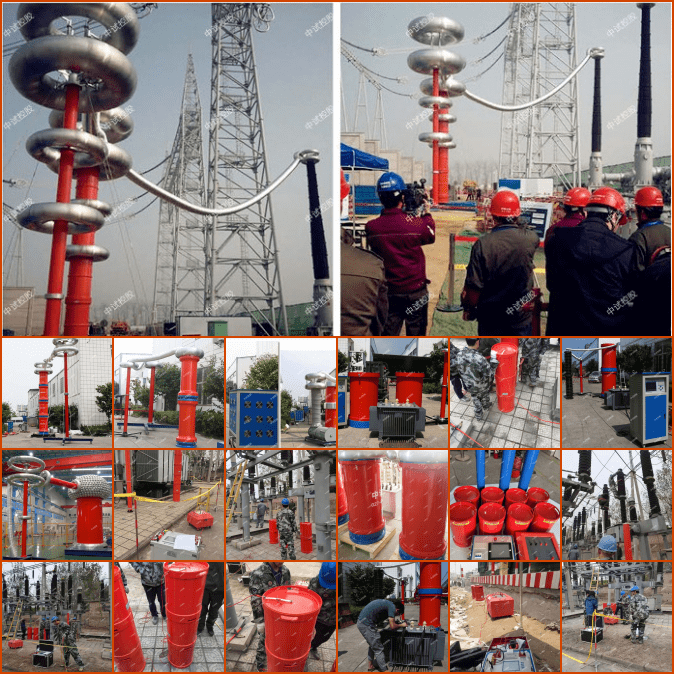

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

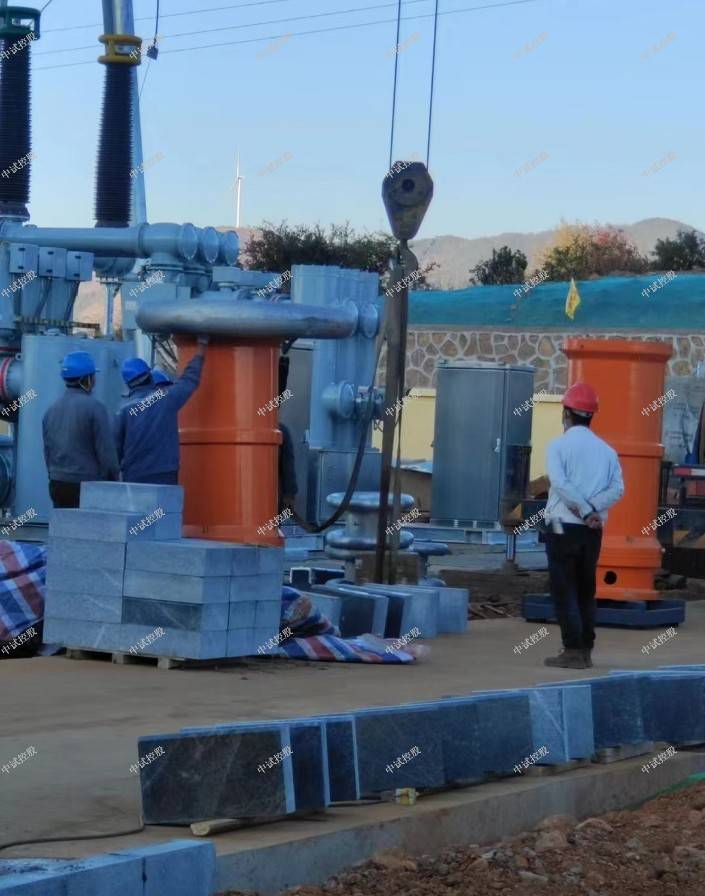

变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中常见的一次电气设备。

中试控股根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备

中试控股在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压

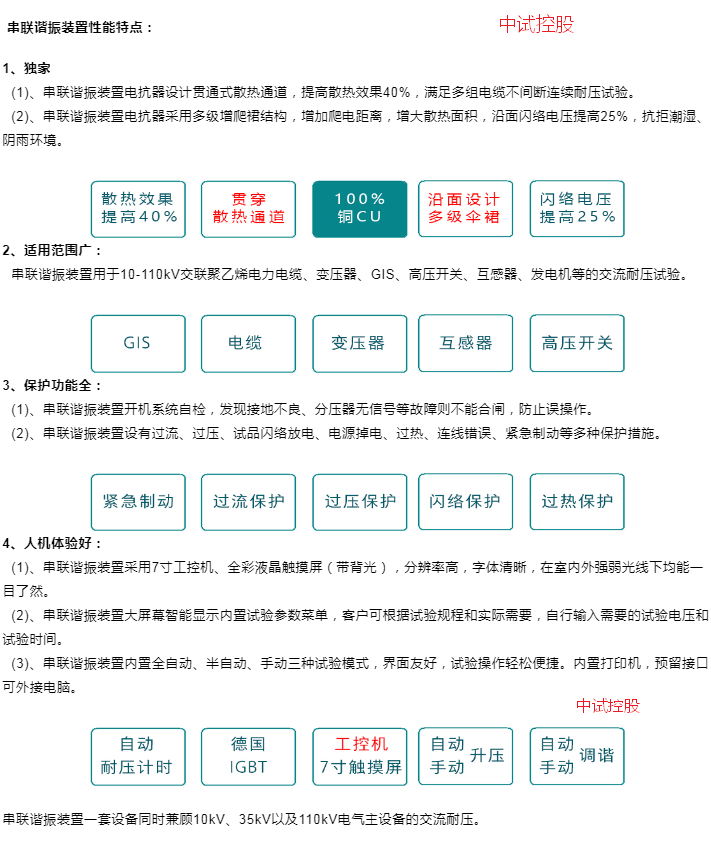

进口功率元件，变换核心：中试控股统采用进口功率元件作为功率变换的核

心,电压输出和频率输出稳定.经过多次

高压直接对地短路的测试,系统仍然保持

完好。同时系统也有很强的过载能力

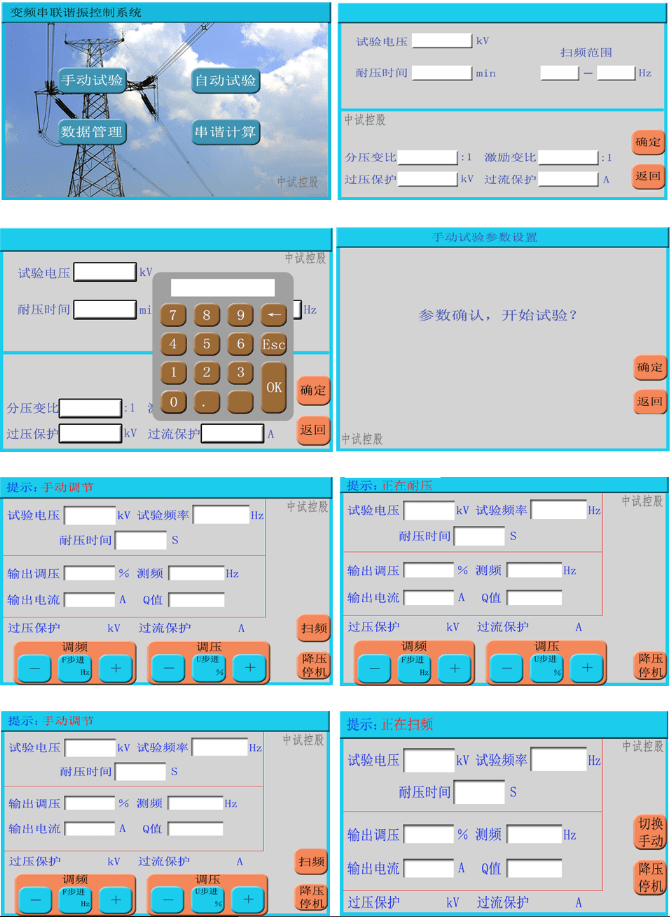

自动+手动，多种组合试验模式：系统支持”自动调谐+手动调压" ,“自动调

谐+自动调压"，"手动调谐+手动调压"等

试验模式,推荐使用"自动调谐+手动调压模式

SPWM+IPM专业芯片模块：并联谐振中试控股采用了专用的SPWM数字式波形

发生芯片;中试控股采用了正交非同步固定式载波

调制方式;功率部分采用了先进的IPM模块

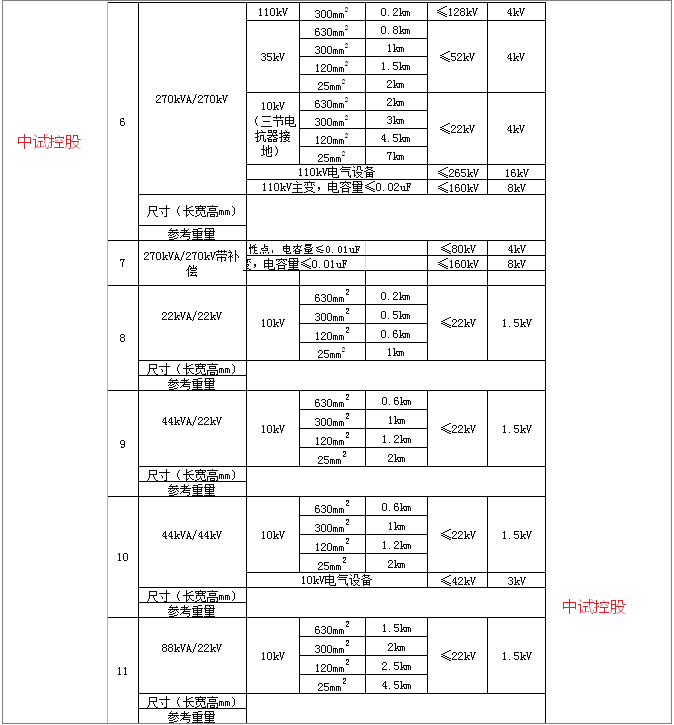

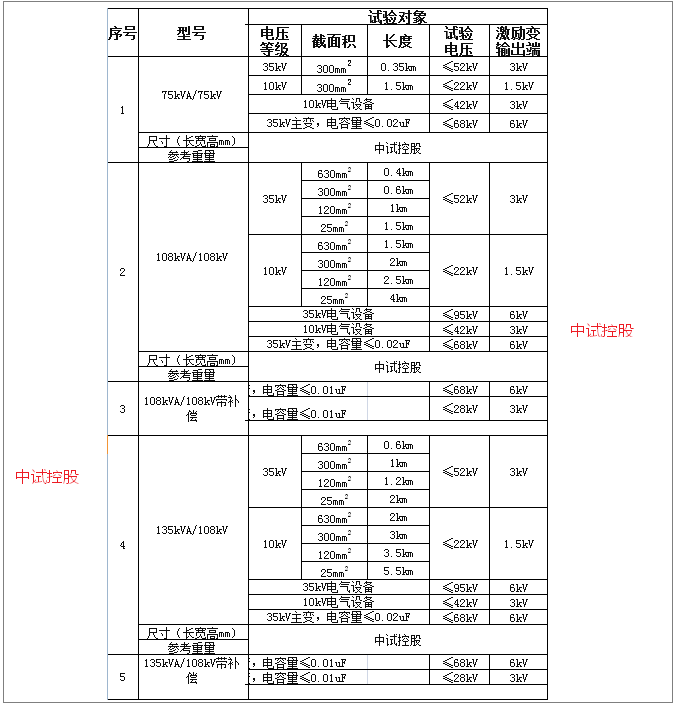

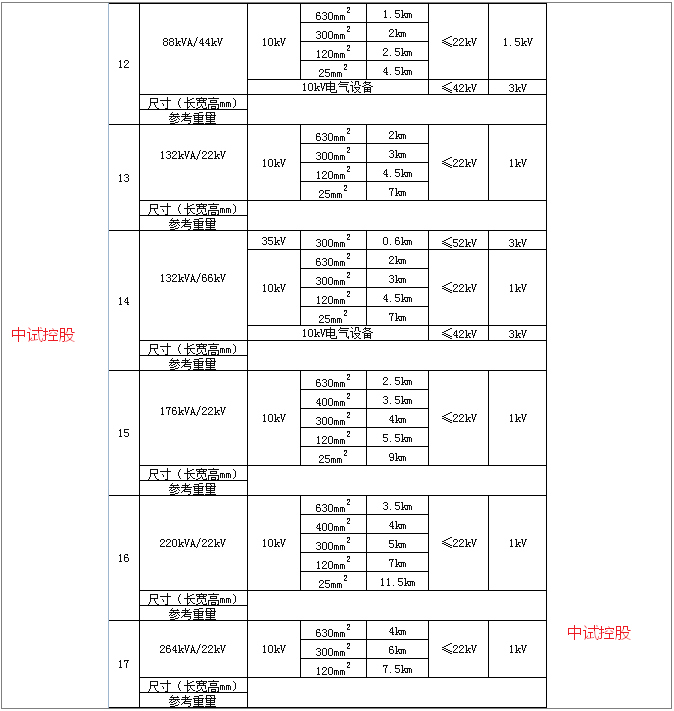

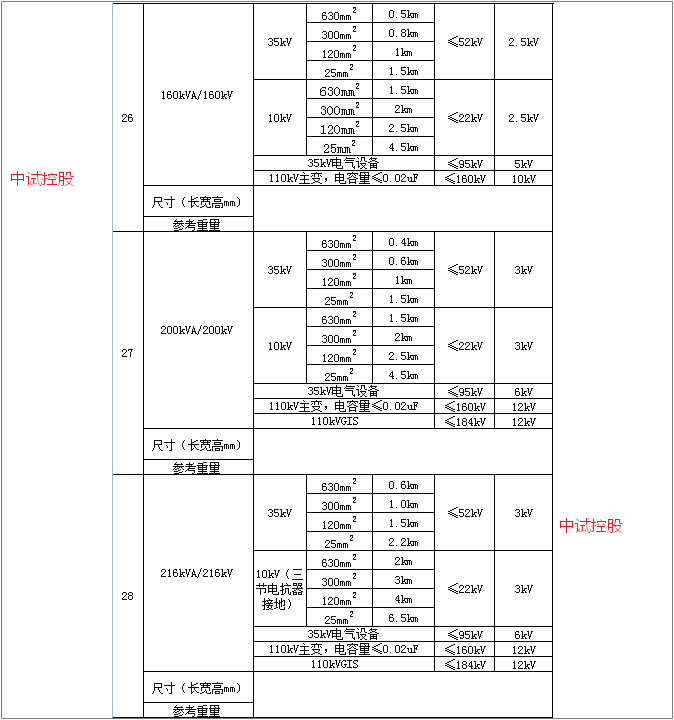

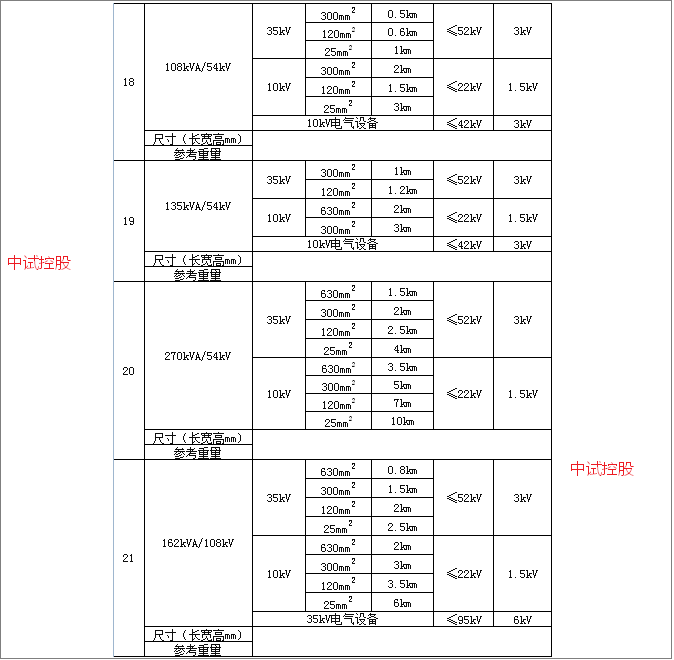

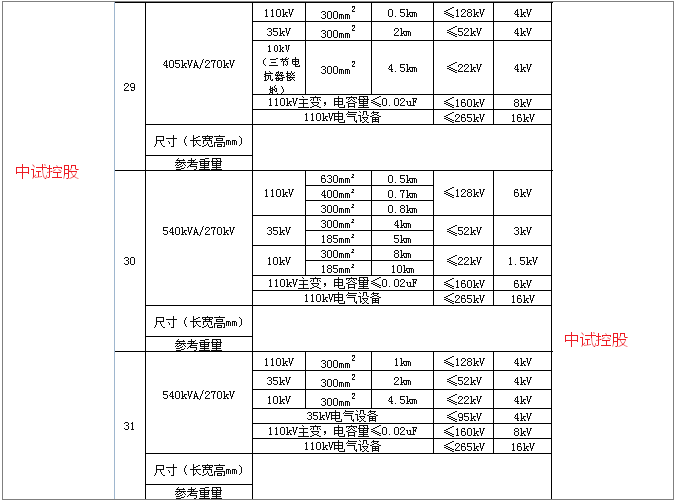

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

中试控股践行“精细制造，深耕技术”产出变频串联谐振耐压成套试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

中试控股变频串联谐振耐压成套试验装置产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

带限流电阻的高压直流充电电源 其充电原理图如图 1.2 所示，在充电阶段，高压直流电源经限流电阻对电容器充电 直至电容电压与电源电压相等；在放电阶段，电容器对负载瞬间放电，发出脉冲功率， 限流电阻起到隔离高压直流电源和负载的作用。这种充电方式非常简单而且可靠，成 本低廉，但是充电效率很低，最高只能到 50%，而且充电过程非线性，前期充电电流 非常大，但是后期却太慢，只能适用于低重复频率的场合。

（2）工频 LC 谐振式充电电源 其充电原理图如图 1.3 所示，基本原理是由 LC 构成的谐振系统，当 w2 LC =1时，充电电源的电流达到一个恒定值，实现对充电电容线性充电，因此充电速度较快。但 是缺点也很明显，因为是工频充电，充电精度和充电稳定性不可能太高，而且工频变 压器体积庞大、笨重，不利于实现小型化、集约化和模块化。

串联谐振直流电源原理分析

串联谐振充电电源原理框图如图 2.1 所示，包括全桥逆变谐振升压、不控整流、采样反馈和保护控制系统等部分，高频逆变桥将输入的直流信号转化为高频交流信号经高频变压器升压，输出电压经不控整流桥后给大电容充电。为了实现充电可控和幅值可调，增加了采样反馈系统和保护控制系统。下面将对主电路工作过程进行理论上的分析推导。

高频变压器分布参数的影响研究

高频变压器是工作频率在中频（10kHz）以上的电源变压器，主要应用场合是在高 频开关电源中进行逆变桥输出升压。按工作频率的大小，可以分为以下几个档次： 10kHz 50kHz - 、50kHz 100kHz - 、100kHz 500kHz ～ 、500kHz 1MHz ～ 、1MHz以上。 高频变压器与普通变压器的区别一般有以下两种： （1）输入电压是交流方波而不是正弦波，变压器原方绕组中电流波形也是非正弦 波。 （2）由于变压器的工作频率较高，最高可能会达到几十万赫兹。在确定磁心材料 及进行损耗计算时必须考虑磁芯中高次谐波的影响以及能满足高频工作的需要。

通常，为了简化分析过程，我们会忽略高频变压器的励磁电感和漏感。事实上， 分布参数是不能忽略的，而且随着开关频率的提高，分布参数的影响会越来越严重。 而其中，对高频谐振充电电源影响最大的是分布电容，漏感可以作为谐振元件参与谐振过程。

为何变频串联谐振装置能够找到绝缘弱点|

在高压试验中，变频串联谐振试验成套装置是很好的选这是因频串联谐振试验成套装置有许多学生优点。例如，其分体式结构优化设计和小容量变频电源使串联谐振体积更小、更轻，易于在测试通过现场使用移动，并且我们可以同时根据实际测试的具体工作要求企业灵活地改变自己测试实验装置。更重要的优点是变频串联谐振试验成套装置是否能够实现快速有效地研究发现这些设备的绝缘弱点。那么他们为什么串联谐振能有效地提高发现绝缘薄弱环节呢| 返回搜狐，查看更多
