原标题：电炉变变比组别测量仪

中试控股技术研究院鲁工为您讲解：电炉变变比组别测量仪

ZSBC-VI 变压器变比测试仪

参考标准：DL/T963-2005

简易读懂：变压器变比测试仪可以做什么?

变压器变比测试仪：用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验；完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测；测试主变并列运行状态的变比测试仪。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

产品简介

ZSBC-VI变压器变比测试仪（内置充电电池）用于电力变压器以及电压互感器的匝数比或电压比的测量，可满足变压器预防性试验规程等的试验。

根据IEC及国家有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。

参数

1、变比测量范围：0.8~10000。

2、测量速度快：8秒完成三相测试。

3、测量精度: 高压侧电压的测量精度0.05%

低压侧电压的测量精度0.1%

变比测量精度 0.1%

4、携带方便、适合野外作业。

5、工作电源：AC220V ±10% DC12.6V

6、重量：3Kg

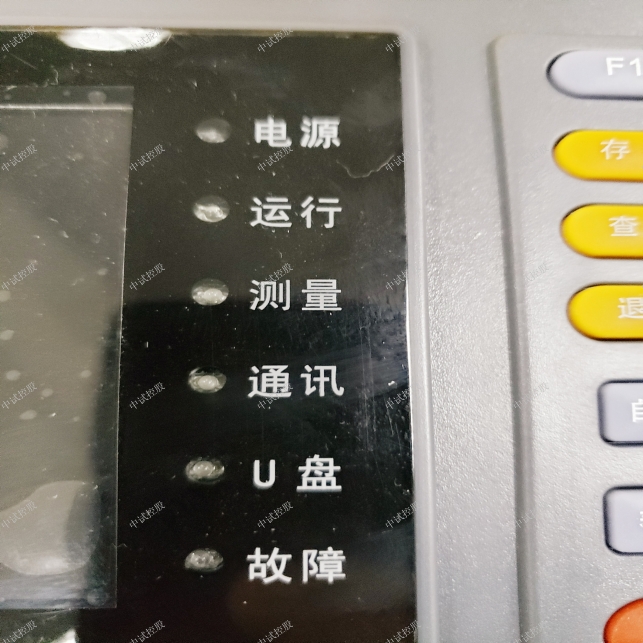

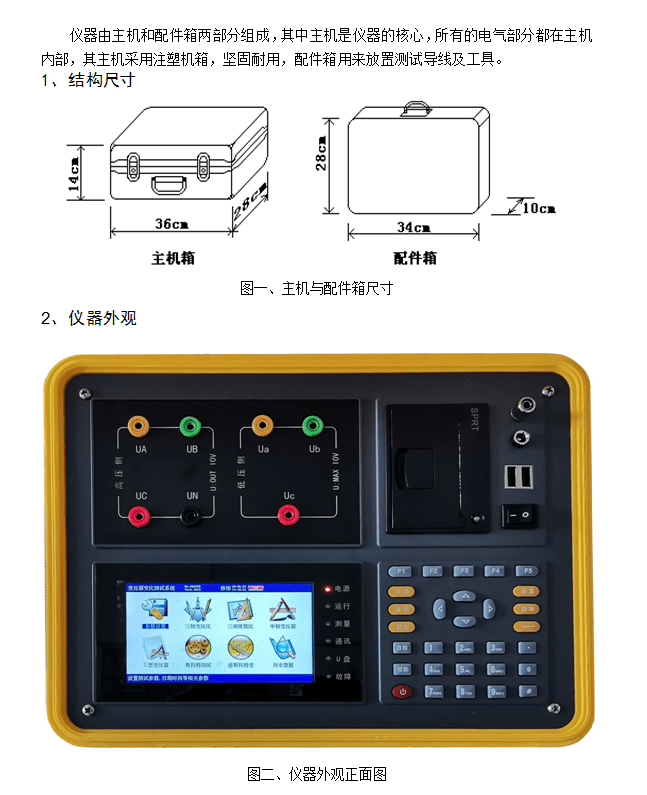

变压器变比测试仪相关面板图如下：

根据IEC及国家有关标准规定：在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障

变压器变比测试仪：根源上测试变压器并列运行的测试问题，适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

中试控股变压器变比测试仪可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角。

=

中试控股践行“精细制造，深耕技术”产出变压器变比测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

=

2．接好线后，插上 电源（或用互感器变比极性测试仪内的直流电源），打开电源开关。按面板测量按键，等待大约10秒后，互感器变比极性测试仪面板上液晶屏即显示出测量的结果（显示变比值，如100/5直接显示20，100/1直接显示100），同时极性显示互感器此时的接线方式及极性。

3．如果要重复测量时，请按复位按键，之后再按测量按键即可进行再次测量。

4．观察极性指示，如果显示加极性，说明红色线或黑色线所接的是加极性，则表示接线极性错误；如显示减极性，说明红色线或黑色线所接的是减极性，则表示接线极性正确。

用变比电桥测量变压器的变比，操作过程繁琐，且测量范围狭窄，已经不适应现代测量的快节奏、率的要求。变比测试仪采用现代电子技术，研制出了新一代全自动变比测试仪，它具有体积小，重量轻，精度高，稳定性好等优点。变比测试仪采用大屏幕液晶汉字显示、菜单操作，界面清晰，变比组别可一次测完。变比测试仪是电力工业部门的理想测试仪器。

变比测试仪根据IEC及国家有关规定，变压器生产过程中的半成品和成品以及新安装和检修后的变压器在投运前必须进行变压比测试。在国家电力部的预防性试验规程中，要求对运行的变压器定期进行变比的测定。通过对变压器的变比测试，可以检查变压器绕组匝数比、分接开关的状况,判断变压器是否存在匝间短路等缺陷，是否可以并列运行，从而保证设备的安全使用。

使用注意事项

1.在测量中间，人不要触摸试品。

2.如果测试线短路，高低压接反，会熔断保险。保险熔断后，如果进行测量，在显示“正在测量，请等待！”后停住。请关机，更换相同容量的保险，重测。

3.连线要保护接触良好。仪器应良好接地！

4.仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大，可以由交流净化电源线仪器充电。交流净化电源的容量大于200VA即可。

5.为了保持机器正常运行，低温环境下使用前需预热几分钟。返回搜狐，查看更多
