中试控股技术研究院鲁工为您讲解： 大型地网变频大电流接地阻抗检测装置

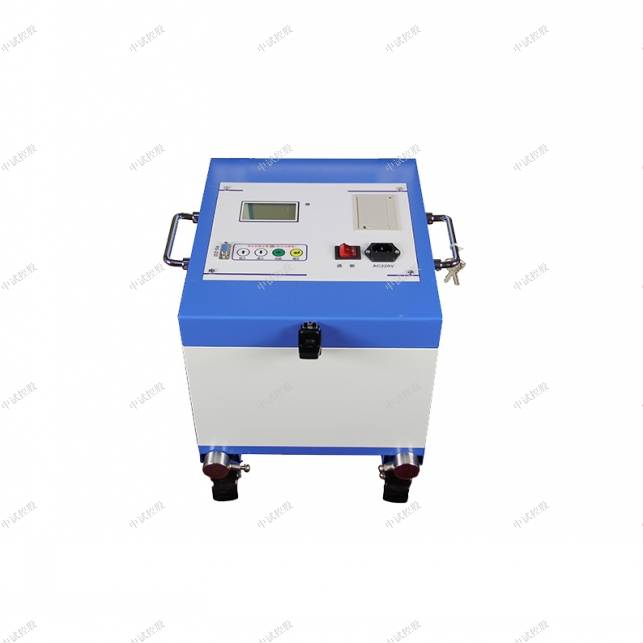

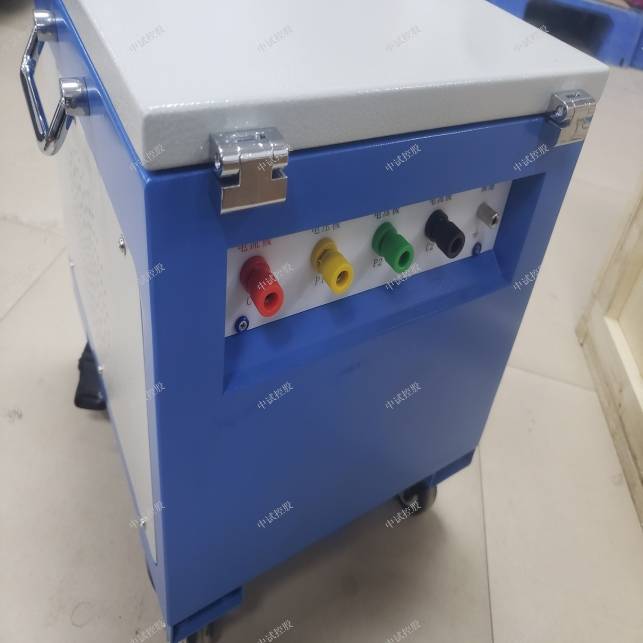

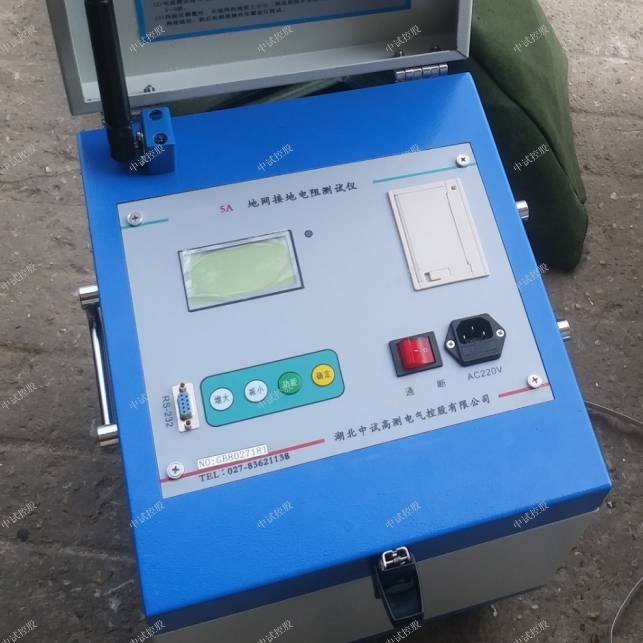

ZSDW-5A大地网接地电阻测试仪

参考标准：DL/T 475-2017

ZSDW-5A大地网接地电阻测试仪用来做什么试验的：用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。采用逐点变频，抗干扰极强，能在强干扰环境下准确测得工频50Hz下的数据。系统输出功率大（2-20KW），电压高(0-1000V)，输出电流大（0-50A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSDW-5A大地网接地电阻测试仪

前在电力系统中，大地网接地电阻测试仪的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

大地网接地电阻测试仪（中试控股集团），采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

二、性能特点

1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。

2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。

4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。

5、操作简单。全中文菜单式操作，直接显示出测量结果。

6、布线劳动量小，无需大电流线。

三、技术指标

1、测量范围：0～150Ω（含电流桩阻抗）

2、分 辨 率：0.001Ω

3、测量误差：±（读数×2％+0.002Ω）

4、最大输出电压：AC 400V(45Hz、55Hz，双频，正弦波)

5、最大输出电流：AC 5A(45Hz、55Hz，双频，正弦波)

6、电流输出档位：共9档。

7、抗干扰能力：抗工频50Hz电压10V

8、土壤电阻率测量范围：0-999.9Ω/M，精度：±2%，分辨率：0.01Ω/M

9、测量线要求：电流线铜芯截面积≥1.5mm2

电压线铜芯截面积≥1.0mm2

10、供电电源：AC 220V±10％，50Hz

11、外形尺寸：440×350×210mm3

12、仪器重量：30kg

ZSDW-5A大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量；抗干扰能力强。异频大地网接地电阻测试仪采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠；精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网；功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压；操作简单。全中文菜单式操作，直接显示出测量结果；布线劳动量小，无需大电流线。

直流系统接地故障严重影响到系统的安全稳定运行，因此正确掌握直流接地故障的查找和排除方法以及有效的预防接地措施是非常有必要的，当前查找直流接地更多是依靠实践和经验，变电站绝缘子污秽在线监测系统精通直流回路系统运行和维护的方法，熟练掌握快速查找和处理直流接地故障的经验方法，有利于及时处理故障，以保证设备的安全运行，确保电网稳定运行。

开关柜通电试验台“接地”小常识

中试控股电力讲解开关柜通电试验台广泛应用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率，也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。

开关柜通电试验台集成多种交、直流电源，便于对开关柜的检测，大大提高工作效率,采用独立的变压器和调压器升压（升流），避免烧毁调压器。开关柜通电试验台箱内一次元件采用国内知名品牌产品；测量用的电流、电压、频率等表采用0.5级的数字表，传感器（电流、电压互感器）等采用0.5S级,采用阳极氧化拉丝面板，耐磨、耐脏，更美观。开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。高低压开关柜通电试验台能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。开关柜通电试验台采用单独的变压器升压、直流，避免烧毁调压器（3个变压器+6KVA调压器+300A整流模块），采用数字式电压电流表，精度更高，采用阳极氧化铝面板，更耐脏、耐磨、更美观。

当今社会各种家用电器已经遍及人们生活的方方面面，开关柜通电试验台的使用也日趋频繁，然而，正如我们所看到的一样，触电事故频频发生，该如何保证人身安全呢，开关柜通电试验台接地是我们目前常用的保证人身安全以及电力设备正常工作的防护措施。首先要明白的是，开关柜通电试验台接地是指将电力设备、过电压保护装置等用接地线与接地体连接起来。其中接地体是埋入地中并直接与大地（包括土壤，河水，江水，湖水，井水）接触的金属导体，也称接地极。接地线是连接电力设备接地部分与接地体的金属导体，一般使用铁带、角钢、钢筋、钢绞线等做成。接地体又分为自然接地体和人工接地体两种。自然接地体一般有地下金属管道，钢筋混凝土杆、金属构件等；人工接地体一般有埋入地中的圆钢、角钢、铁管、铁带等。

中试控股电力讲解根据国标规程，通常要求开关柜通电试验台接地的接地电阻为0.5-10Ω，保护接地的接地电阻为1-10Ω，防雷接地的接地电阻为1-30Ω，静电接地的电阻要求小于30Ω。因此，在安装或检修开关柜通电试验台装置时，我们只需要测量其接地电阻是否在安全范围内。测量接地电阻的方法非常多，目前市面上有专用的接地电阻测试仪,使用方便。返回搜狐，查看更多
