当前位置：首页>>资讯中心>>常见问题 » 直流电源浪涌（Semiware交流AC24V电源接口浪涌保护方案）
AC24V电源接口
1、交流AC24V电源接口概述交流电是一种电流，其中电荷的流动定期逆转方向，而在直流电中，电荷的流动只有一个方向。交流是将电力输送到企业和住宅的一种形式，也是消费者将厨房电器、电视和电灯插入墙上插座时通常使用的一种电力形式。直流电源的常见例子是手电筒中的电池。缩写AC和DC经常被用作表示简单的交流和直流，修改电流或电压。
2、测试标准IEC61000-4-5（Surge）

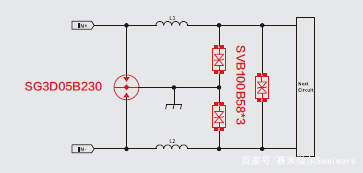

3、应用框图
交流AC24V电源接口浪涌保护方案
4、推荐保护器件产品组合
气体放电管与TVS二极管产品组合
5.1.1、SG3D05B230系列陶瓷气体放电管产品概述SG3D05B230系列气体放电管（GDT）旨在针对因雷击干扰引起的快速上升瞬态电压提供高水平保护。 采用方形表面安装式封装（φ5.0*7.5) 具备5kA浪涌性能以及 ≤1.5pF的断态电容值。
特性
> 5KA浪涌性能，占用空间极小（φ5.0*7.5）
> 不会因信号电压变化而变化的超低电容（< 1.5 pF）
> 表面安装式封装，配方形管体与端子典型应用
> G.Fast、xDSL、10GbE与10/100/1000 BaseT以太网端口保护
> 卫星、CATV设备与机顶盒
> 同轴电缆
> 以太网、RS-485、RS-232等接口
> 宽带设备
> 普通电信设备
> 工业自动化
> 电源逆变器/变频驱动器（VFD)5.1.2、SVB100B58系列高可靠性TVS二极管产品概述SVB100B58系列TVS瞬态抑制二极管产品,具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。专门用于保护电路应用中敏感电子设备，使其免受雷击和其他瞬态电压事件引起的瞬态电压侵害.
特性
> 采用标准表面贴装式SMB封装
> 10×1000μs波形时的峰值脉冲功率为1000W，重复频率（工作循环）: 0.01%
> 快速的响应时间: 从0伏特至VBR最小值通常小于1.0ps
> 出色的箝位能力
> 漏电流小
> 可保证高温焊接: 接线端260°C/40秒
> 不含卤素且符合RoHS及Reach测试标准典型应用
> I/O interface
> AC/DC power supply
> Low frequency signal transmission line (RS232, RS485, etc.)关于semiwaresemiware 拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。
