中试控股技术研究院鲁工为您讲解：低频高压发生器（高压电缆）

ZSVLF-10KV超低频高压发生器

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确

当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒

参考标准： DL/T849.4-2004

超低频高压发生器：0.1Hz程控超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

如电缆长度较短(小于300米)，试品电容小于0.05μF时不能正常升压，此时请并联高压

电容。

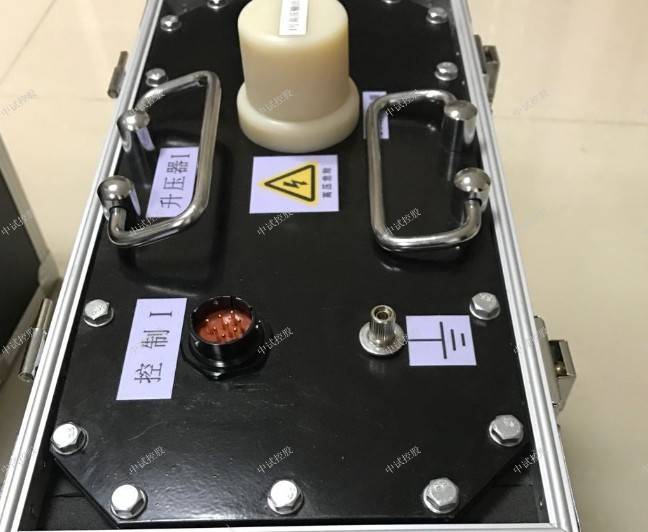

请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线接触良好, 接触不

好，会引起放电，烧坏高压端。尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙

端子。

如果是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需

I号升压器升压，II号升压器不连接，也可将升压器号设定为I+II，此时I号升压器和

II号升压器串联使用；当试验电压＞30KV时，必须将I号升压器和II号升压器串联使

用，连接方法见说明书内操作说明。当输出电压≥70KV时，请将高压电缆悬空！

控制输出线接升压器端的航空插头需要往下压再旋转，才能拔出！

建议使用220V(110V)交流电源。若一定要使用发电机供电，由于0.1Hz超低频是根据电源输入频率来调制的，对发电机输出频率有较高的要求，要求是：频率50Hz±0.1HZ(60Hz±0.1HZ)，电压220V±5%(110V±5%)，功率大于8KW，特别要求发电机输出频率稳定（普通发电机必须要接入10KVA(I）、20KVA（I+II）的变频电源或使用数码变频发电机），否则一定会严重损坏仪器，不能正常升压！！！

当开机时电源灯不亮或屏幕无显示，可能是保险管烧了，换1只保险管就好，我们配有

10只保险管备用。

如果需要长期工作（连续工作时间超过20分钟），使用前请将注油孔打开，试验完毕

后，扭紧注油孔。

屏幕主菜单右下方有电压输入频率显示，电压输入频率要求为50Hz±0.1HZ(60Hz±0.1HZ)，超过这个范围时，说明输入电压频率不稳定，不能升压，此时升压一定会损坏设备！

警告：在做电缆耐压试验时，必须将芯线和绝缘层物理上分离，不能用其它物品覆盖在其上面，否则会引起高压放电，损坏仪器！！！

输出频率：0.1Hz、0.05Hz、0.02Hz

带载能力

1、0.1 Hz 特大1.1F

2、0.05 Hz 特大2.2F

3、0.02 Hz 特大5.5F

4、测量精度： 3%

5、电压正，负峰值误差： ≤3%

6、电压波形失真度： ≤5%

使用条件

1、户内、户外；

2、温度：-10℃∽+40℃

3、湿度：≤85% RH

4、电源： 交流50Hz，220V ±5%

超低频高压发生器从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

这就是为什么发达国家普遍采用这一方法的原因。

超低频高压发生器低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒

超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

一、超低频高压发生器特征1、电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。

2、过压保护：当输出超过所设定的限压值时，超低频高压发生器将停机保护，动作时间小于２０ms。

3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。

4、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

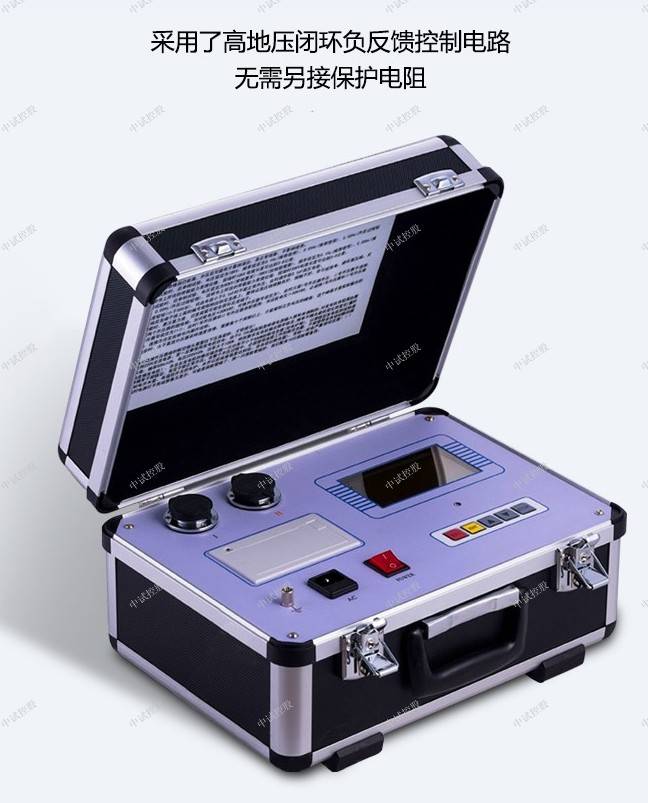

5、由于超低频高压发生器采用了高低压闭环负反馈控制电路，所以输出无容升效应。

二、超低频高压发生器参数

1、输出频率：0.1Hz、0.05Hz、0.02Hz。

2、带载能力：0.1 Hz 最大1.1μF(理论值，现场电缆长度为3 - 8公里）；0.05 Hz 最大2.2μF(理论值，现场电缆长度为3 - 8公里）；0.02 Hz 最大5.5μF(理论值，现场电缆长度为3 - 8公里）

3、测量精度：±（3%满量程+0.5KV）

4、电压波形失真度：≤5%

5、使用条件：户内、户外；温度：-10℃

三、超低频高压发生器使用安全

1、超低频高压发生器开机前一定用放电棒将试品充分放电(放电棒使用方法为：先用限流放电端放电，再用接地端放电)。配两个升压器的超低频接线方法：当单独使用升压器I时(试验电压≤30KV)，仪器控制输出I务必接到升压器I，控制输出II不连接。当升压器I与升压器II串联使用时(试验电压≤80KV)，超低频高压发生器控制输出I务必接到升压器I，控制输出II务必接到升压器II，绝对不能接反！否则会损坏仪器或者试品。

2、开机升压后，如需要中断请不要关闭电源开关，请务必使用停机键，用放电棒将试品充分放电后再关闭电源。否则一定会损坏仪器！

3、请务必严格按照"超低频高压发生器"屏幕提示操作，试验时请将高压线接头旋紧、接触好。

4、由于升压器内绝缘油已装满，升压后可能有少量油溢出，是正常现象，不影响使用。

5、10KV电缆试验时，应单相试验，电压设定为18KV，频率设定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢)，超低频高压发生器说明书上所说的带载能力是理论值，现场时10KV电缆长度可达到3-8公里。

6、35KV电缆试验时，应单相试验，电压设定为60KV(常规要求)-78KV(按规程需要)，频率设定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢)，说明书上所说的带载能力是理论值，现场时35KV电缆长度可达到3-5公里。

7、如电缆长度较短(小于500米)，试品电容小于0.1μF时不能正常升压，此时请并联0.1μF高压电容。

8、请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线接触良好, 接触不好，会引起放电，烧坏高压端。尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙端子。

9、如果是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需I号升压器升压，II号升压器不连接，也可将升压器号设定为I+II，此时I号升压器和II号升压器串联使用；当试验电压＞30KV时，必须将I号升压器和II号升压器串联使用，连接方法见说明书内操作说明。

10、试验室检定时，由于分压器反应速度很慢，需要多看几个周期，才能看到电压峰值。

11、控制输出线接升压器端的航空插头需要往下压再旋转，才能拔出！

12、建议使用220V交流电源：若一定要使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于5KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载(如电炉)，以便稳定发电机的运转速度。在整个升压过程中，必须使用连续工作的阻性负载，不能使用会自动切断的阻性负载(如电开水壶、有温控开关的电炉，水开以后或者温度达到后，会自动切断负载)，否则一定会严重损坏超低频高压发生器。

断开与测试产品链接的所有电气设备与测试产品电缆的连接，并用兆欧表测试测试电缆各相的绝缘电阻。只有在合格的情况下，才能使用超低频耐压测试设备进行机箱耐压测试。

峰值测试电压：Umax=3Uo，其中Uo是电缆相电压的配额值，例如：电缆的额定电压为10KV，单相的额定电压Uo=10÷3KV的平方根=5.77KV，因此峰值测试电压为Umax=3Uo=17.32KV。返回搜狐，查看更多
