ZSVLF-10KV超低频高压发生器

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确

当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒

参考标准： DL/T849.4-2004

超低频高压发生器：0.1Hz程控超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

如电缆长度较短(小于300米)，试品电容小于0.05μF时不能正常升压，此时请并联高压

电容。

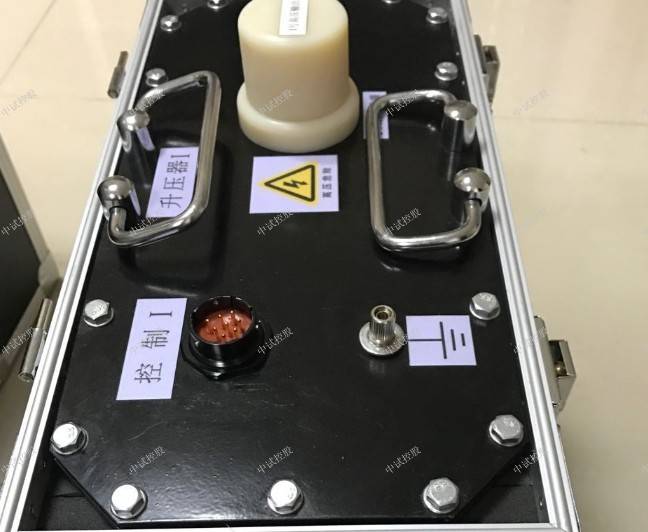

请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线接触良好, 接触不

好，会引起放电，烧坏高压端。尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙

端子。

如果是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需

I号升压器升压，II号升压器不连接，也可将升压器号设定为I+II，此时I号升压器和

II号升压器串联使用；当试验电压＞30KV时，必须将I号升压器和II号升压器串联使

用，连接方法见说明书内操作说明。当输出电压≥70KV时，请将高压电缆悬空！

控制输出线接升压器端的航空插头需要往下压再旋转，才能拔出！

建议使用220V(110V)交流电源。若一定要使用发电机供电，由于0.1Hz超低频是根据电源输入频率来调制的，对发电机输出频率有较高的要求，要求是：频率50Hz±0.1HZ(60Hz±0.1HZ)，电压220V±5%(110V±5%)，功率大于8KW，特别要求发电机输出频率稳定（普通发电机必须要接入10KVA(I）、20KVA（I+II）的变频电源或使用数码变频发电机），否则一定会严重损坏仪器，不能正常升压！！！

当开机时电源灯不亮或屏幕无显示，可能是保险管烧了，换1只保险管就好，我们配有

10只保险管备用。

如果需要长期工作（连续工作时间超过20分钟），使用前请将注油孔打开，试验完毕

后，扭紧注油孔。

屏幕主菜单右下方有电压输入频率显示，电压输入频率要求为50Hz±0.1HZ(60Hz±0.1HZ)，超过这个范围时，说明输入电压频率不稳定，不能升压，此时升压一定会损坏设备！

警告：在做电缆耐压试验时，必须将芯线和绝缘层物理上分离，不能用其它物品覆盖在其上面，否则会引起高压放电，损坏仪器！！！

输出频率：0.1Hz、0.05Hz、0.02Hz

带载能力

1、0.1 Hz 特大1.1F

2、0.05 Hz 特大2.2F

3、0.02 Hz 特大5.5F

4、测量精度： 3%

5、电压正，负峰值误差： ≤3%

6、电压波形失真度： ≤5%

使用条件

1、户内、户外；

2、温度：-10℃∽+40℃

3、湿度：≤85% RH

4、电源： 交流50Hz，220V ±5%

超低频高压发生器从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

这就是为什么发达国家普遍采用这一方法的原因。

超低频高压发生器低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒

超低频高压发生器ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。

50kv超低频高压发生器核心技术 超低频高压发生器主要用于电力部门对PE（聚乙烯）/XLPE(交联聚乙烯)等塑料电力电缆的非破坏性绝缘耐压试验，具有电源过流、高压过流、油箱过热保护功能，输出调压器不回零高压不能启动等功能，是传统工频耐压试验设备的换代。超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。

从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部以委托高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。

1、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。

2、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

3、过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

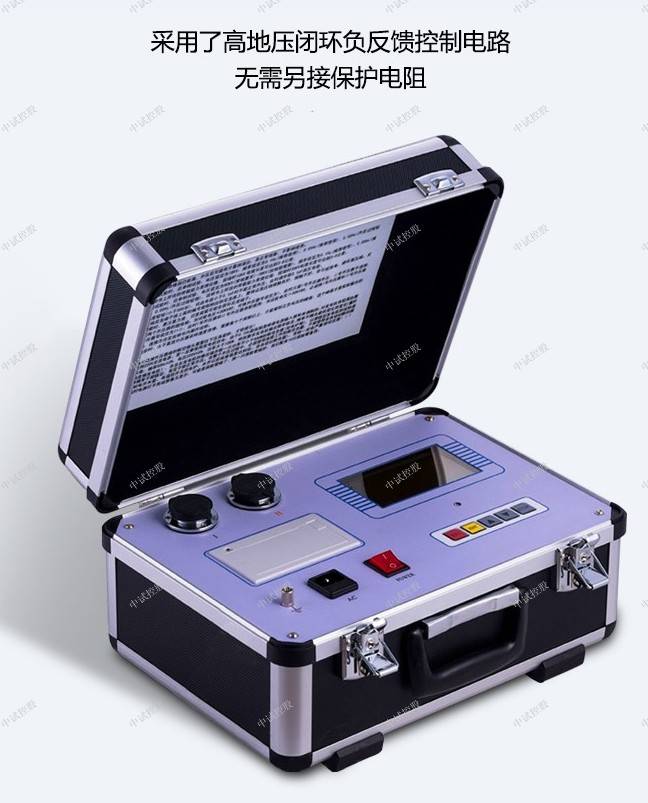

5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

1、输出额定电压：0～50kV（适用于10kV及以下电缆0～12公里耐压试验、发电机耐压等）

2、输出频率：0.1Hz、0.05Hz、0.02Hz

3、输出频率带载能力： 0.1Hz 时最大1.1μF μ/0.05Hz 时最大2.2μF μ/0.02Hz 时最大5.5μF μ

4、输出频率可调整为0.1、0.05和0.02HZ；

5、测量精度：3%

6、电压正，负峰值误差：≤3％

7、电压表准确度：≦3%

8、电流表准确度：≦5%

9、电压波形失真度：≤5％

10、使用条件：温度：-10℃～+40℃；湿度：≤85％RH

11、电源保险管：20A

12、电源：频率50Hz，电压220V±5%。

80KV超低频交流耐压试验装置电科院推荐

80KV超低频交流耐压试验装置主要用于电力部门对PE（聚乙烯）/XLPE(交联聚乙烯)等塑料电力电缆的非破坏性绝缘耐压试验，具有电源过流、高压过流、油箱过热保护功能，输出调压器不回零高压不能启动等功能，是传统工频耐压试验设备的换代。程控超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。返回搜狐，查看更多
