原标题：调频串联谐振耐压装置（电缆耐压）

中试控股技术研究院鲁工为您讲解： 调频串联谐振耐压装置（电缆耐压）

中试控股 / 大品牌的品质保证

ZSBP变频串联谐振耐压试验装置适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

变频串联谐振耐压试验装置可以做什么：针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成 | 参考标准：DL/T 474.4-2018

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

适用以下电缆的交流耐压试验：

电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆、电器装备用电线电缆、RVVP表示：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯；

RG表示：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网中传输数据模拟信号；

UTP表示：局域网电缆；

KVVP为：聚氯乙烯护套编织屏蔽电缆，SYWV（Y）、SYKV 有线电视、宽带网专用电缆；

RVV表示：聚氯乙烯绝缘软电缆；

AVVR表示：聚氯乙烯护套安装用软电缆；

RV、RVP表示：聚氯乙烯绝缘电缆；

BV、BVR表示：聚氯乙烯绝缘电缆；

KVV表示：聚氯乙烯绝缘控制电缆等。

ZSBP（f）-270kVA/270kV变频串联谐振试验装置

一、适用范围

1、110kV/300mm²电缆0.5km的交流耐压试验，电容量≤0.0735uF，试验频率30~300Hz，试验电压128kV，试验时间60min。

2、35kV/300mm²电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

3、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30~300Hz，试验电压22kV，试验时间5min。

4、110kV/63000kVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压80kV，试验时间1min。

5、110kV 开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。

6、35kV 开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过95kV，试验时间1min。

二、工作环境

1.环境温度：－10℃–50℃;

2.相对湿度：≤90%RH;

3.海拔高度: ≤3000米；

三、装置主要技术参数及功能

1.额定容量：270kVA；

2.输入电源：单相220或三相380V电压，频率为50Hz；

3.额定电压：54kV；270kV

4.额定电流：5A； 1A

5.工作频率：30~300Hz；

6.装置输出波形：正弦波

7.波形畸变率：输出电压波形畸变率≤1%；

8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9.温 升：额定负载下连续运行60min后温升≤65K；

10.品质因素：装置自身Q≥30(f=45Hz)；

11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12.测量精度：系统有效值1.5级；

四、设备遵循标准

GB10229-88 《电抗器》

GB1094 《电力变压器》

GB50150-2016 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

110kV/300mm²电缆0.5km 使用电抗器五节串联

两组并联 8kV

35kV/300mm²电缆2km 使用电抗器两节串联

五组并联 4kV

10kV/300mm2电缆5km 使用电抗器十节并联

（其中五节接地） 4kV

110kV 开关、GIS 使用电抗器十节串联 16kV

110kV/63000kVA主变中性点 使用电抗器四节串联 8kV

35kV 开关、GIS 使用电抗器四节串联 8kV

六、 系统配置及其参数

1、激励变压器ZSB-15kVA 1台

a)额定容量：15kVA；

b)输入电压：0-400V，单相；

c)输出电压：4/8/16kV

d)结 构：干式；

e)重 量：115kg

2、变频电源ZSBP（f） -15kW/220/380V 1台

a)额定输出容量：15kW

b)工作电源： 220/380±10%V（单/三相），工频

c)输出电压：0 –400V，单相，

d)额定输入电流：37.5A

e)额定输出电流：37.5A

f)电压分辨率： 0.01kV

g)电压测量精度：1.5%

h)频率调节范围：30 – 300Hz

i)频率调节分辨率：≤0.1Hz

j)频率稳定度： 0.1%

k)运 行 时 间：额定容量下连续60min

l)额定容量下连续运行60min元器件最高温度≤65K;

m)噪 声 水 平：≤50dB

n)可实现以下功能

1）变频电源的放置为纵向和横向，特别适合现场操作及观察；

2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；

3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；

4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；

5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；

6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

7） 数据存储功能：试验结果保存（手动保存）、打印、上传、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）

8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；

10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

P）重 量：约18kg；

3、高压电抗器ZSDK-27kVA/27kV 10节

a)额定容量：27kVA;

b)额定电压：27kV；

c)额定电流：1A；

d)电 感 量：110H/单节；

e)品质因素：Q≥30 (f=45Hz)；

f)结 构：干式；

g)重 量：约38kg；

4、电容分压器FRC-270kV/300pF 1套

a)额定电压：270kV；

b)高压电容量：300pF

c)介质损耗：tgσ≤0.5%；

d)分 压 比：3000：1

e)测量精度：有效值1.5级;

f)重 量：约26kg；

5、补偿电容器 ZSBC-160kV/5000pF 1套

a) 额定电压：160kV；

b) 高压电容量：5000pF；

c) 重量：22kg

1激励变压器 ZSB-15kVA/4/8/16kV/0.4kV 台 1

2变频电源 ZSBP（f）-15kW/220/380V 台 1

3高压电抗器 ZSDK-27kVA/27kV 台 10

4电容分压器 FRC-270kV/300pF 套 1

5补偿电容器 ZSBC-160kV/5000pF 套 1

6内部连接线 套 1

中试控股践行“精细制造，深耕技术”产出变频串联谐振耐压成套试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

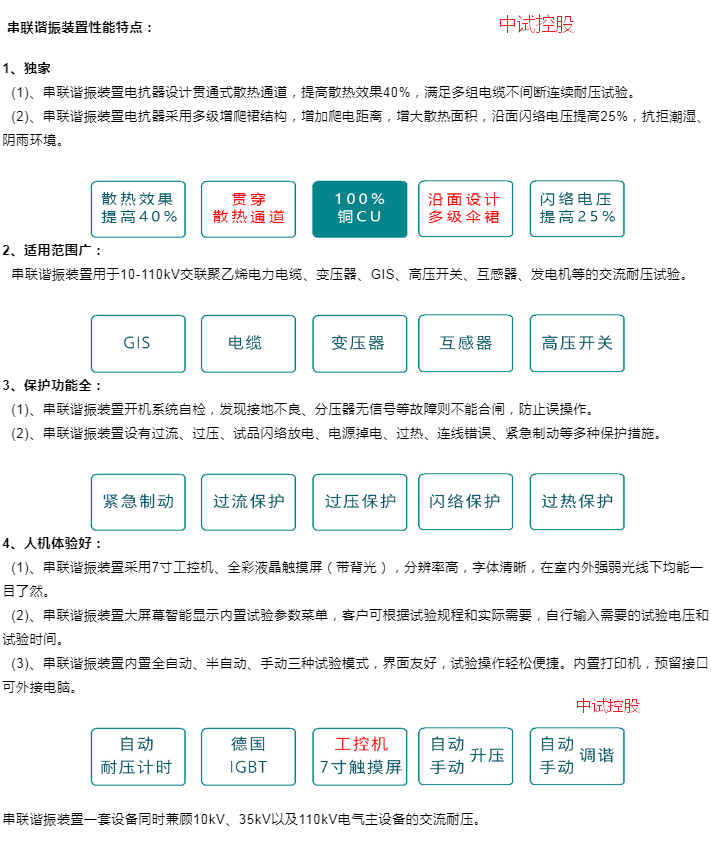

特色：

1) 内部由嵌入式触摸屏操控,操作功用得到优化,操作简略

2) 主动扫频,寻找谐振点.频率规模20-300Hz,可手动设置扫频规模,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3) 主动实验,用户可设置实验程序,体系主动按设置的程序完结实验进程

4) 主动实验时,主动盯梢体系的谐振状况,当谐振状况发生变化,超越设置的区域时,体系主动盯梢谐振点.在全部进程中保证体系作业在最优出力状况，调频时制作频率电压曲线。

5) 耐压时主动盯梢电压,电压正常动摇时主动调整电压到目标电压,由用户根据实验状况进行操作

6) 全压输出保护：在调压进程中，严厉保证变频电源不会全电压输出

7) 软件经过严厉模仿运转查验，运转安全、安稳、可靠

8) 主动保留实验数据,数据查询功用,根据查询条件查询以往的实验数据；

9) 液晶显现屏可显现电源电压和电流；高压输出的频率、电压、电流

10) 保护功用：具有断电、过流、过压及闪络保护功用；

a) 过电压保护：可人工设定过电压保护值；当整套设备的输出电压到达保护整定值时，主动切除整套设备

b) 过电流保护：可人工设定过电流保护值；当整套设备的输出电流到达保护整定值时，主动切除整套设备

c) JI穿保护：具有放电或闪络保护功用，当高压侧发生对地闪络时，主动切除整套设备。不会对实验设备和人身形成损伤，变频电源内电子元件不会击穿

d) 断电保护：实验电源断电后，设备能迅速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，彼此方位不变，不损坏，紧固件不松动

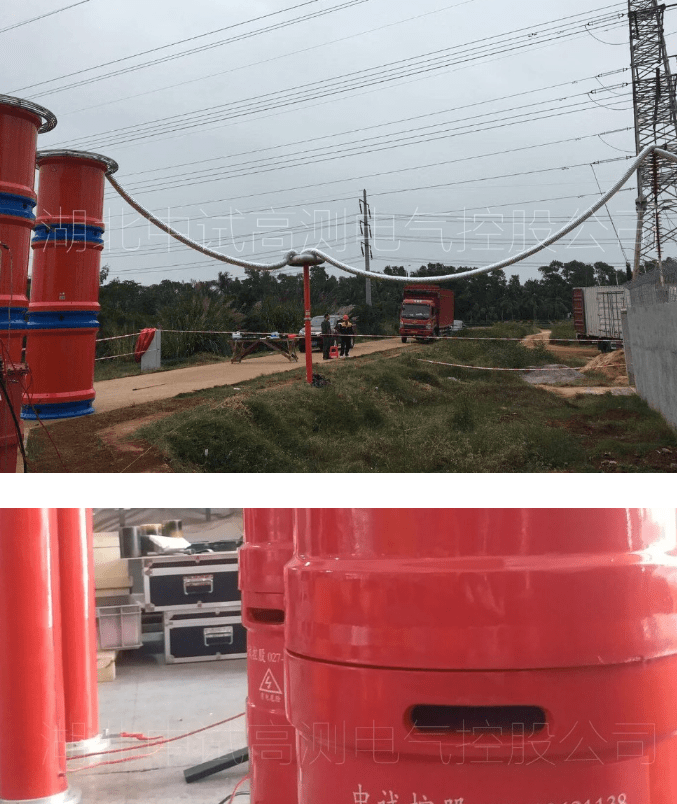

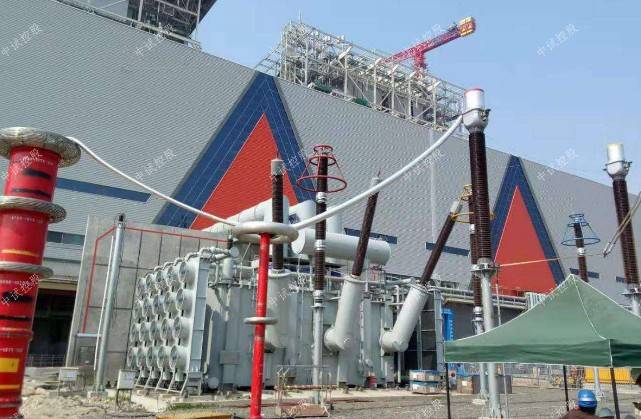

6kV-500kV高压交联电缆的交流耐压实验

该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。

（一）变频串联谐振耐压试验装置厂家变频串联谐振在电力系统中应用的优点：

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

（二）变频串联谐振耐压试验装置厂家我公司调频谐振装置主要功能及其技术特点：

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，zui大不超过40kg，便于现场使用。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

工作模式为：全自动模式、手动模式、自动调谐手动升压模式、

4、能存储，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

第二章 变频串联谐振耐压试验装置厂家 变频串联谐振耐压试验装置

（一）变频串联谐振耐压试验装置厂家-指生产厂家代码

540指设备能输出的zui大额定容量，单位为kVA

/270指设备能输出的电压等级，单位为kV；

（二）变频串联谐振耐压试验装置厂家技术指标

1．额定电压：

45kV---满足10 kV电缆交流耐压试验；

135kV---满足35kV电缆，35kV系统交流耐压试验；

270kV---满足110kV系统的交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作30分钟，在对35kV电缆耐压时，满足连续工作60分钟

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源：单相380V

10．频率调节范围：20Hz～300Hz

11．系统测量精度：1.5％

12．装置具有过压、过流、零位启动等保护功能。

（三）变频串联谐振耐压试验装置厂家设备遵循标准

《电气装置安装工程电气设备交接试验标准》 GB50150-2006

《高压谐振试验装置》 DL/T 849.6—2004

《电抗器》 GB10229.88

《电力设备预防性试验规程》 DL/T596-1996

《耦合电容器和电容分压器》 IEC358(1990)

（四）变频串联谐振耐压试验装置厂家设备主要配置及技术参数说明：

1. 变频电源1台：

额定功率：20kVA；

输入电压：单相220V或380V±10% 45～65Hz

输出电压：0～400V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～50A

2. 高压电抗器（共6台）：45kV/2A

额定工作电压：45kV

额定工作电流：2A

额定电感量：80H

连续工作时间：60min

温 升：小于60度

工作频率：30~300H

3. 激励变压器（1台）：

额定容量：20kVA

输入电压：400V

输出电压：1.5/3/5/15kV，1.5kV用于10kV以下电缆交流耐压试验;3kV用于35kV电缆，10kV变电站交流耐压试验;5kV用于110kV电缆，35kV变电站交流耐压试验;15kV用于110kV变电站交流耐压试验

4. 电容分压器(1套)：270kV纯电容式

自身电容量：500pF

工作频率：30～300Hz

不确定度：1.5%

额定电压:135kV/1000pF，270kV/500pF

5. 测试线及附件1套

1) 内部连接线 1套

2) 电抗器绝缘底座 2只

3) 均压球 2只

4) 分压器支架 1套

5) 使用说明书 1份

6) 试验报告 1份

第三章 变频串联谐振耐压试验装置厂家常见故障排除

3.1通用注意事项

1. 本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2. 操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

3. 为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

4. 各联接线不能接错，否则可导致试验装置损坏。

5. 本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。

3.2常见故障原因及排除

1.风扇不能启动：

1）急停、故障保护、失谐保护后，没有按“故障复位”；

2）内部温度过高，功率元件热保护；

排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。

如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！

2.自动调谐不能完成，找不到谐振点：

现象：

调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点。

原因：

回路接地不好，试验回路接线错误，装置某一仪器开路。

排除方法：

1）检查接地装置可靠，接地连接线是否有断开点；

2）检查励磁变压器的高低压线圈的通断；（低压绕组阻值;高压绕组阻值每个输出端对高压尾）

3）检查每一只电抗器的通断；(每个绕组阻值)

4）检查分压器的信号线的通断；（高、低压电容量）

5） 检查分压器的高低压电容臂的通断；（1孔对芯，2孔对外壳分别导通；1孔对2孔断开）

6）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；

如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！

3. 不能升压到试验电压

现象：

1）调谐曲线是一条直线，有较低的尖峰；

2）试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；返回搜狐，查看更多
