原标题：变频谐振高压试验装置（电缆耐压）

中试控股技术研究院鲁工为您讲解： 变频谐振高压试验装置（电缆耐压）

中试控股 / 大品牌的品质保证

ZSBP变频串联谐振耐压试验装置适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

变频串联谐振耐压试验装置可以做什么：针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成 | 参考标准：DL/T 474.4-2018

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

如何选择合适的变频串联谐振耐压试验装置？

为了选对规格，请提供以下技术参数

1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；

2、电力电缆：电压等级，大长度，截面积；

3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；

4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；

5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

适用以下电缆的交流耐压试验：

电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆、电器装备用电线电缆、RVVP表示：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯；

RG表示：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网中传输数据模拟信号；

UTP表示：局域网电缆；

KVVP为：聚氯乙烯护套编织屏蔽电缆，SYWV（Y）、SYKV 有线电视、宽带网专用电缆；

RVV表示：聚氯乙烯绝缘软电缆；

AVVR表示：聚氯乙烯护套安装用软电缆；

RV、RVP表示：聚氯乙烯绝缘电缆；

BV、BVR表示：聚氯乙烯绝缘电缆；

KVV表示：聚氯乙烯绝缘控制电缆等。

ZSBP（f）-270kVA/270kV变频串联谐振试验装置

一、适用范围

1、110kV/300mm²电缆0.5km的交流耐压试验，电容量≤0.0735uF，试验频率30~300Hz，试验电压128kV，试验时间60min。

2、35kV/300mm²电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

3、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30~300Hz，试验电压22kV，试验时间5min。

4、110kV/63000kVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压80kV，试验时间1min。

5、110kV 开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。

6、35kV 开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过95kV，试验时间1min。

二、工作环境

1.环境温度：－10℃–50℃;

2.相对湿度：≤90%RH;

3.海拔高度: ≤3000米；

三、装置主要技术参数及功能

1.额定容量：270kVA；

2.输入电源：单相220或三相380V电压，频率为50Hz；

3.额定电压：54kV；270kV

4.额定电流：5A； 1A

5.工作频率：30~300Hz；

6.装置输出波形：正弦波

7.波形畸变率：输出电压波形畸变率≤1%；

8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9.温 升：额定负载下连续运行60min后温升≤65K；

10.品质因素：装置自身Q≥30(f=45Hz)；

11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12.测量精度：系统有效值1.5级；

四、设备遵循标准

GB10229-88 《电抗器》

GB1094 《电力变压器》

GB50150-2016 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

110kV/300mm²电缆0.5km 使用电抗器五节串联

两组并联 8kV

35kV/300mm²电缆2km 使用电抗器两节串联

五组并联 4kV

10kV/300mm2电缆5km 使用电抗器十节并联

（其中五节接地） 4kV

110kV 开关、GIS 使用电抗器十节串联 16kV

110kV/63000kVA主变中性点 使用电抗器四节串联 8kV

35kV 开关、GIS 使用电抗器四节串联 8kV

六、 系统配置及其参数

1、激励变压器ZSB-15kVA 1台

a)额定容量：15kVA；

b)输入电压：0-400V，单相；

c)输出电压：4/8/16kV

d)结 构：干式；

e)重 量：115kg

2、变频电源ZSBP（f） -15kW/220/380V 1台

a)额定输出容量：15kW

b)工作电源： 220/380±10%V（单/三相），工频

c)输出电压：0 –400V，单相，

d)额定输入电流：37.5A

e)额定输出电流：37.5A

f)电压分辨率： 0.01kV

g)电压测量精度：1.5%

h)频率调节范围：30 – 300Hz

i)频率调节分辨率：≤0.1Hz

j)频率稳定度： 0.1%

k)运 行 时 间：额定容量下连续60min

l)额定容量下连续运行60min元器件最高温度≤65K;

m)噪 声 水 平：≤50dB

n)可实现以下功能

1）变频电源的放置为纵向和横向，特别适合现场操作及观察；

2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；

3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；

4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；

5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；

6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

7） 数据存储功能：试验结果保存（手动保存）、打印、上传、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）

8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；

10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

P）重 量：约18kg；

3、高压电抗器ZSDK-27kVA/27kV 10节

a)额定容量：27kVA;

b)额定电压：27kV；

c)额定电流：1A；

d)电 感 量：110H/单节；

e)品质因素：Q≥30 (f=45Hz)；

f)结 构：干式；

g)重 量：约38kg；

4、电容分压器FRC-270kV/300pF 1套

a)额定电压：270kV；

b)高压电容量：300pF

c)介质损耗：tgσ≤0.5%；

d)分 压 比：3000：1

e)测量精度：有效值1.5级;

f)重 量：约26kg；

5、补偿电容器 ZSBC-160kV/5000pF 1套

a) 额定电压：160kV；

b) 高压电容量：5000pF；

c) 重量：22kg

1激励变压器 ZSB-15kVA/4/8/16kV/0.4kV 台 1

2变频电源 ZSBP（f）-15kW/220/380V 台 1

3高压电抗器 ZSDK-27kVA/27kV 台 10

4电容分压器 FRC-270kV/300pF 套 1

5补偿电容器 ZSBC-160kV/5000pF 套 1

6内部连接线 套 1

中试控股践行“精细制造，深耕技术”产出变频串联谐振耐压成套试验装置优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

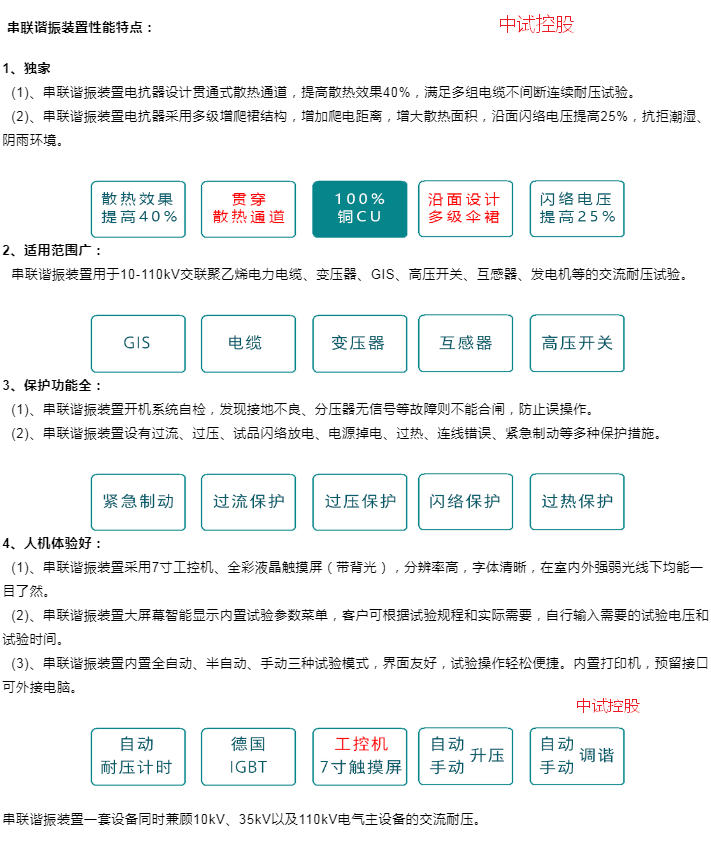

特色：

1) 内部由嵌入式触摸屏操控,操作功用得到优化,操作简略

2) 主动扫频,寻找谐振点.频率规模20-300Hz,可手动设置扫频规模,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3) 主动实验,用户可设置实验程序,体系主动按设置的程序完结实验进程

4) 主动实验时,主动盯梢体系的谐振状况,当谐振状况发生变化,超越设置的区域时,体系主动盯梢谐振点.在全部进程中保证体系作业在最优出力状况，调频时制作频率电压曲线。

5) 耐压时主动盯梢电压,电压正常动摇时主动调整电压到目标电压,由用户根据实验状况进行操作

6) 全压输出保护：在调压进程中，严厉保证变频电源不会全电压输出

7) 软件经过严厉模仿运转查验，运转安全、安稳、可靠

8) 主动保留实验数据,数据查询功用,根据查询条件查询以往的实验数据；

9) 液晶显现屏可显现电源电压和电流；高压输出的频率、电压、电流

10) 保护功用：具有断电、过流、过压及闪络保护功用；

a) 过电压保护：可人工设定过电压保护值；当整套设备的输出电压到达保护整定值时，主动切除整套设备

b) 过电流保护：可人工设定过电流保护值；当整套设备的输出电流到达保护整定值时，主动切除整套设备

c) JI穿保护：具有放电或闪络保护功用，当高压侧发生对地闪络时，主动切除整套设备。不会对实验设备和人身形成损伤，变频电源内电子元件不会击穿

d) 断电保护：实验电源断电后，设备能迅速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，彼此方位不变，不损坏，紧固件不松动

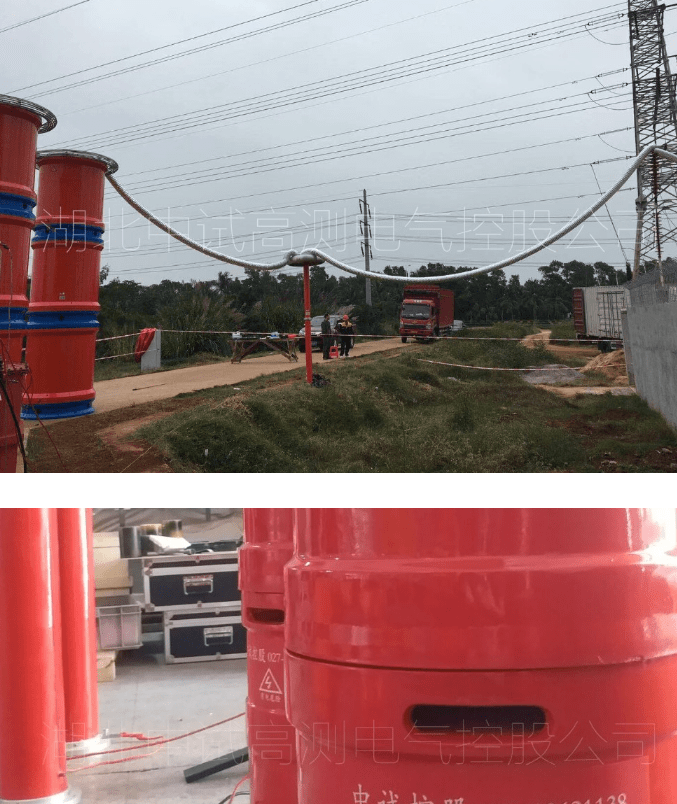

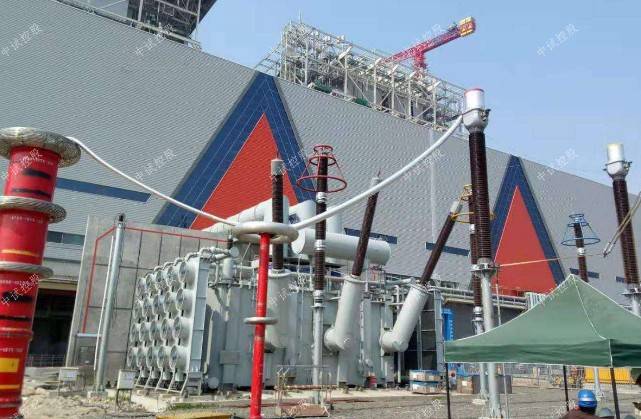

6kV-500kV高压交联电缆的交流耐压实验

串联逆变器的功率调节方式有二：改变直流电源电压Ud或改变晶闸管的触发频率，即改变负载功率因数cosφ。

6.串联逆变器在换流时，晶闸管是自然关断的，关断前其电流已逐渐减小到零，因而关断时间短，损耗小。在换流时，关断的晶闸管受反压的时间(t +tγ)较长。

7.串联逆变器的晶闸管所需承受的电压较低，用380V电网供电时，采用1200V的晶闸管就行，但负载电路的全部电流，包括有功和无功分量，都需流过晶闸管。逆变晶闸管丢失脉冲，只会使振荡停止，不会造成逆变颠覆。

8.串联逆变器可以自激工作，也可以他激工作。他激工作时，只需改变逆变触发脉冲频率，即可调节输出功率；而并联逆变器一般只能工作在自激状态。

9.在串联逆变器中，晶闸管的触发脉冲不对称，不会引入直流成分电流而影响正常运行；而在并联逆变器中，逆变晶闸管的触发脉冲不对称，则会引入直流成分电流而引起故障。

10.串联逆变器中的晶闸管由于承受矩形波电压，故du /dt值较大，吸收电路起着关键作用，而对其di/dt要求则较低。

综上所述，并联谐振和串联谐振各有其自己的技术特点和应用领域。就拿电力行业来说，串联谐振广泛运用于电力工程、成套厂家、科研院校、厂矿交通、供电局、计量院/所...

变频串联谐振耐压试验装置厂家简介

中试控股提供变频串联谐振耐压试验装置厂家价格、变频串联谐振耐压试验装置厂家报价，产品选型，技术支持，变频串联谐振耐压试验装置主要针10kV、35kV电缆，发电机以及110kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

变频串联谐振耐压试验装置厂家

第一章 变频串联谐振耐压试验装置厂家产品概述

该装置主要针10kV、35kV电缆，发电机以及110kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。返回搜狐，查看更多
