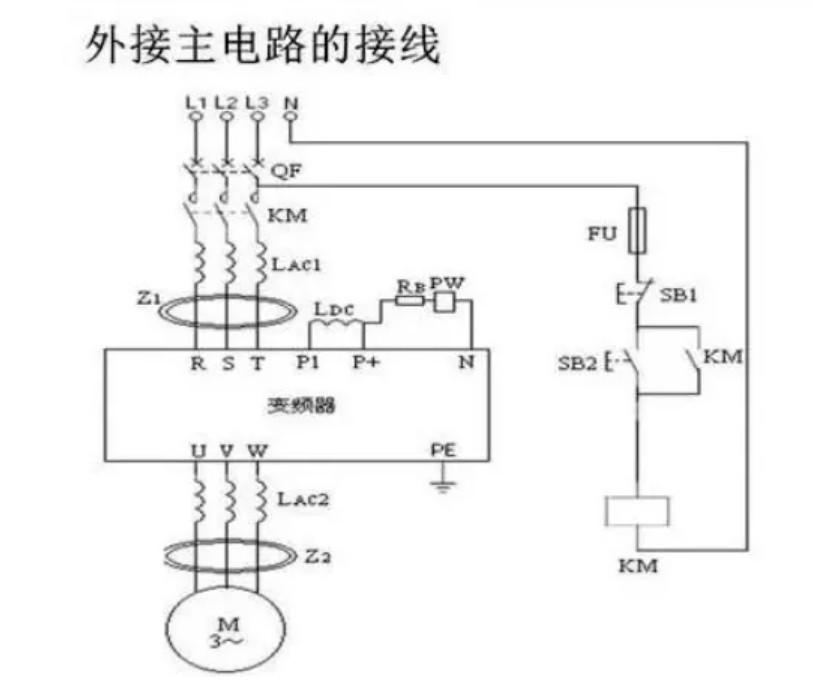

当变频器主电路接好电源线之后，要控制电动机的运行，还需要给有关端子接上外围接控制电路，并且将变频器的启动方式参数设为外部操作模式。

​变频器控制电动机运转，常见的有两种方式，分别是开关控制方式和继电器控制方式：

一、开关控制的正转控制电路

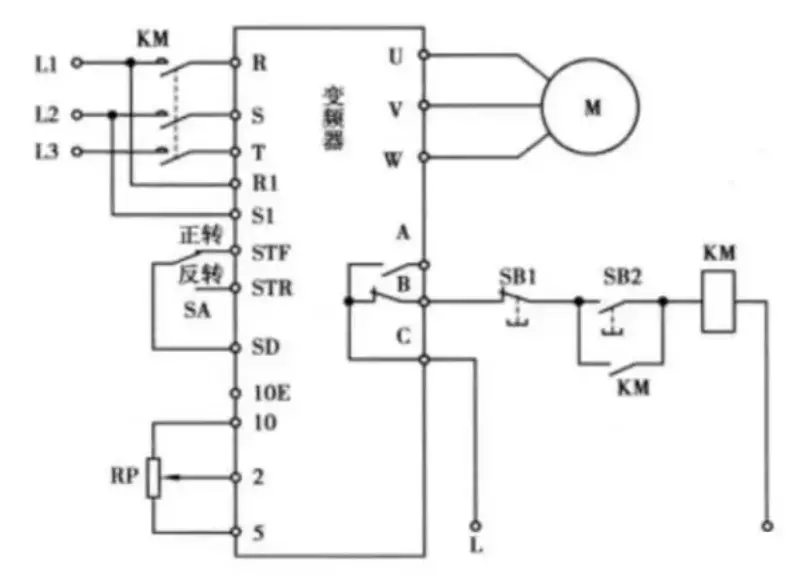

开关控制的正转控制电路如下图所示，它是依靠手动操作变频器STF端子外接开关SA，来对电动机进行正转控制。

​电路工作原理说明如下:

1、启动准备：按下按钮SB2，接触器KM线圈得电，KM常开辅助触点和主触点均闭合，常开辅助触点闭合锁定KM线圈得电自锁，KM主触点闭合为变频器接通主电源。

2、正转控制：按下变频器STF端子外接开关SA，STF、SD端子接通，相当于STF端子输入正转控制信号，变频器U、V、W端子输出正转电源电压，驱动电动机正向运转。调节端子外电位器R，变频器输出电源频率会发生改变，电动机转速也随之变化。

3、变频器异常保护：若变频器运行期间出现异常或故障，变频器B、C端子间内部等效的常闭开关断开，接触器KM线圈失电，KM主触点断开，切断变频器输入电源，对变频器进行保护。

4、停转控制：在变频器正常工作时，将开关SA断开，STF、SD端子断开，变频器停止输出电源，电动机停转。

若要切断变频器输入主电源，可按下按钮SB1，接触器KM线圈失电，KM主触点断开，变频器输入电源被切断。

二、继电器控制的正转控制电路

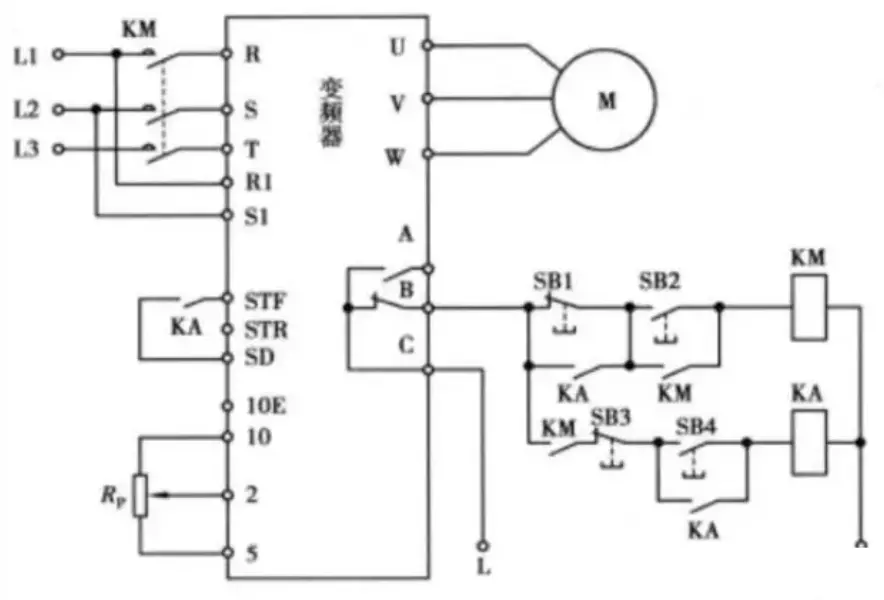

继电器控制的正转控制电路如下图所示

​电路工作原理说明如下:

1、启动准备：按下按钮SB2，接触器KM线圈得电，KM主触点和两个常开辅助触点均闭合，KM主触点闭合为变频器接通主电源，一个KM常开辅助触点闭合，锁定KM线圈得电，另一个KM常开辅助触点闭合，为继电器K中间A线圈得电做准备。

2、正转控制：按下按钮SB4，继电器KA线圈得电，3个KA常开触点均闭合，一个常开触点闭合锁定KA线圈得电，一个常开触点闭合将按钮SB1短接，还有一个常开触点闭合将STF、SD端子接通，相当于STF端子输入正转控制信号，变频器U、V、W端子输出正转电源电压，驱动电动机正向运转。调节端子外接的电位器R，变频器的输出电源频率会发生改变，电动机转速也随之变化。

3、变频器异常保护：若变频器异常期间出现故障，变频器B、C端子之间内部等效的常闭开关断开，接触器KM线圈失电，KM主触点断开，切断变频器输入电源，对变频器进行保护，同时继电器KA线圈也失电，3个KA常开触点均断开。

4、停转控制：在变频器正常工作时，按下按钮SB3，KA线圈失电，KA 3个常开触点均断开，其中一个KA常开触点断开使STF、SI端子连接切断，变频器停止输出电源，电动机停转。

在变频器运行时，若要切断变频器输入主电源，须先对变频器进行停转控制，再按下按钮SB1，接触器KM线圈失电，KM主触点断开，变频器输入电源被切断，如果没有对变频器进行停转控制，而直接去按SB1，是无法切断变频器输入主电源的。

这是因为变频器正常工作时KA常开触点已将SB1短接，断开SB1无效，这样做可以防止在变频器工作时误操作SB1切断主电源。
