现在变频器使用的场合是越来越多了，做为电工没接触过变频器的可能不大。但变频器的使用，特别是那很长的参数表，让很多人不知道如何入手。今天我以汇川的MD500系列变频器来做一个简单的介绍，为了方便说明以下的图片都是直接从说明书上拍下来的。

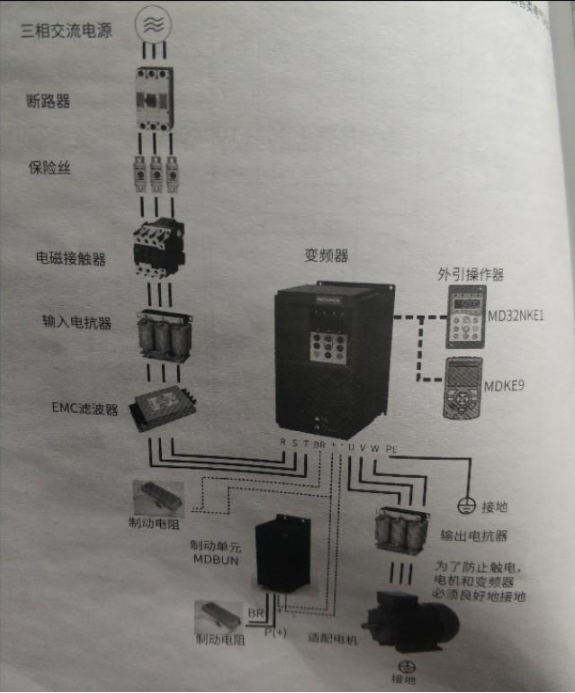

​这是说明书上给出的系统接线图，实际使用中可以根据需要删减。只要给它接上合适的交流电源接上负载电机，也就可以正常使用了。这里说一下，变频器使用接触器只是用于变频器的通断电操作，不能过于频繁启动(按照说明上下电间隔不能低于一小时，这个时间每种变频器的说法不一，总之不能过于频繁)，不能用于变频器的启动操作。所以大部分的系统中，变频器不使用接触器。

将交流电源三相分别接入变频器的输入RST端子，电机接入输出UVW端子，这样一个简单的接线，变频器就可以在面板控制模式下使用了。检查好外围接线牢固正确，电源正常，就可以上电了。在试运行之前，需要对变频器的一些参数进行设置。

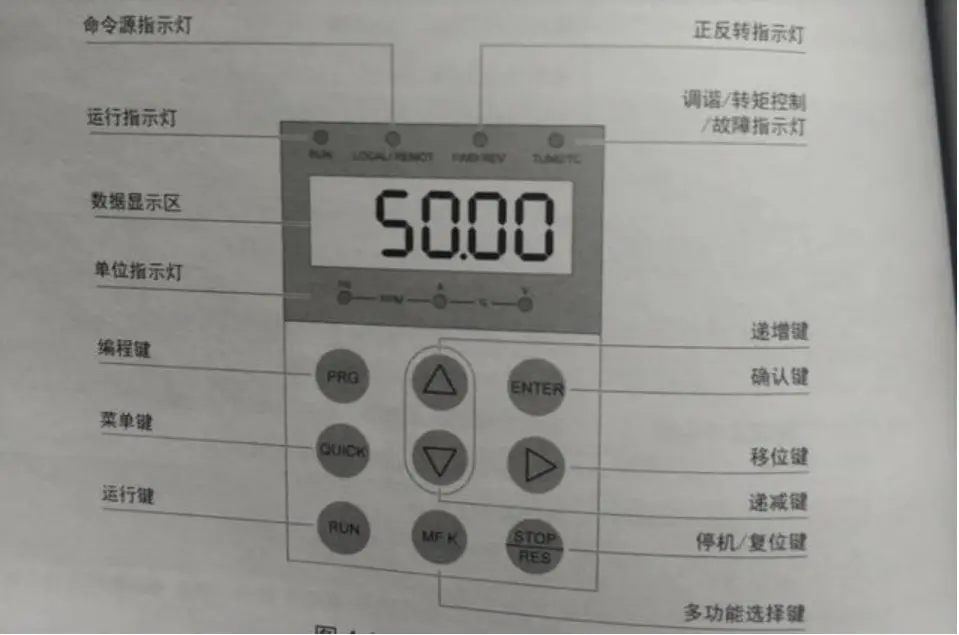

参数设置通过变频器的面板进行。

​

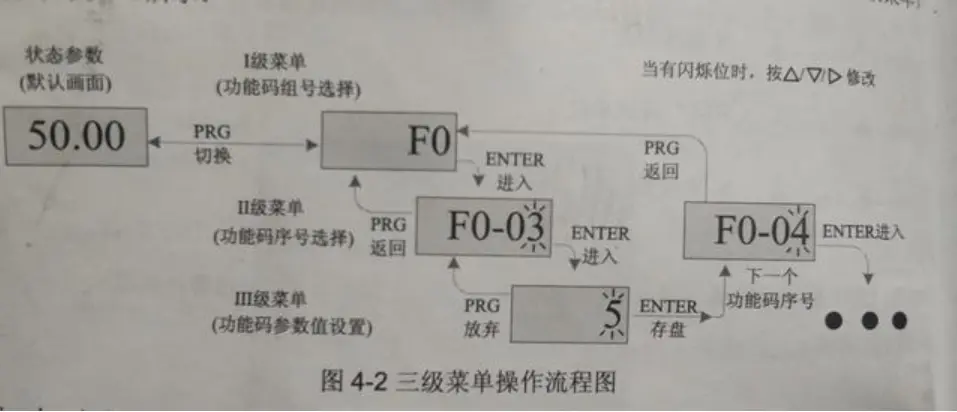

​每个品牌的变频器的参数设置方法不尽相同，国产的比较好适应，有些进口品牌的虽然功能更加强大，但在参数的设置上真的不太适合国人思维习惯。

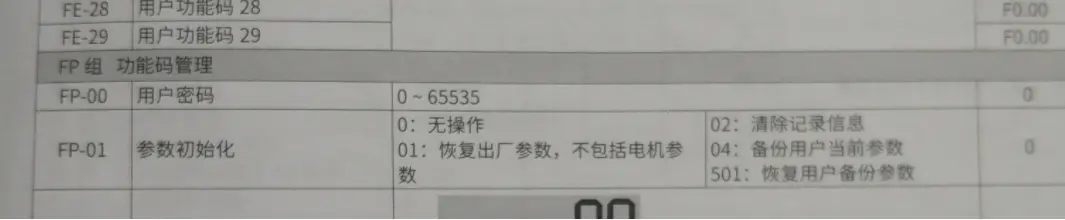

如果使用的变频器不是新购，在上电后，最好把变频器参数初始化，方便我们下步的设置，设置FP-01＝1(恢复出厂参数)。

​因为该变频器的控制方式默认就是面板控制，所以不再进行设置。然后根据电机铭牌设置——

F1-00(电机类型选择)

F1-01(电机额定功率)

F1-02(电机额定电压)

F1-03(电机额定电流)

F1-04(电机额定频率)

F1-05(电机额定转速)

其余电机参数不用设置，经过调谐，变频器会自动算出电机的其他参数。

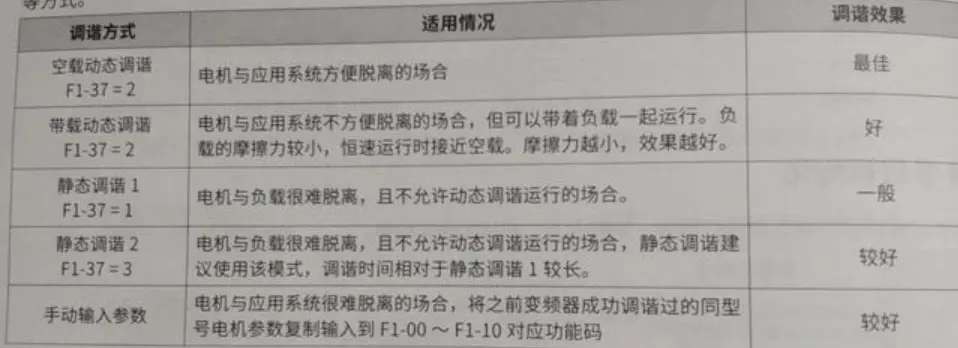

下一步就是进行调谐，这一步省略也不会影响变频器的使用。为了达到更好的使用效果，建议不省略。调谐时电机空载可以达到最佳的效果，我们可以根据实际情况选择F1-37调谐模式。

​选择好调谐模式，键盘会显示TUNE，确认电机可以运行，按下面板上的“RUN”键，变频器自己控制电机加减速、正反转，不用管它，大概2分钟左右调谐会完成，变频器进入正常显示状态。调谐完成就可以用面板上的RUN键启动，STOP停止，增减键调整频率控制电机的运行了。

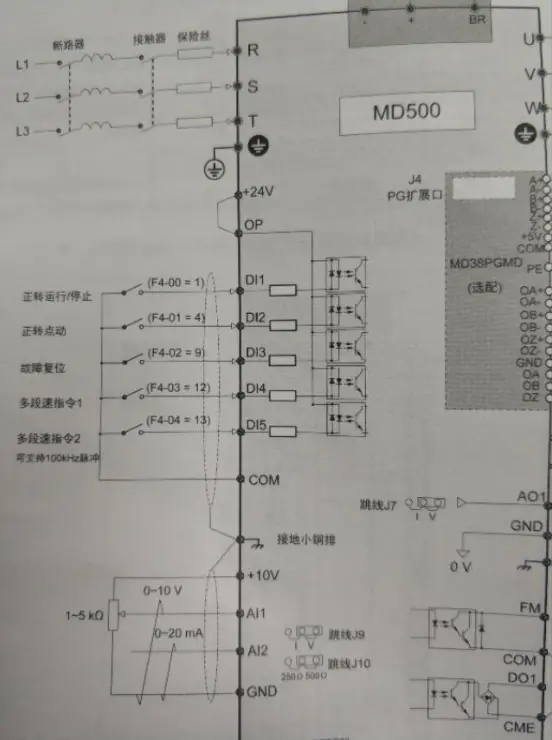

实际使用中，直接用变频器面板操作不方便时，我们可以通过F0-02(运行指令选择：0操作面板，1端子，2通讯)来选择合适的控制方式。下图是端子接线方法——

​选择F0-02=1，按图中所示将DI1端子和COM接通时，变频器开始运行，断开则变频器工作停止。该变频器的DI各端子可以根据需要选择多达30多种功能。外接电位器调速按图所示接线，可调点接到AI1或者AI2可以通过F0-03=2(AI1)或F0-03＝3(AI2)进行选择。另外可以根据需要对F0-10(最大频率)、F0-12(上限频率)、F0-14(下限频率)、F0-17(加速时间1)、F0-18(减速时间1)、F0-19(加减速时间单位)等参数进行设置。

这样一个简单的变频器控制系统就完成了。变频器根据需要可以设置的参数很多，这里只是介绍的可以使变频器正常运行的最简设置，其他参数的具体设置可以根据说明书进行。

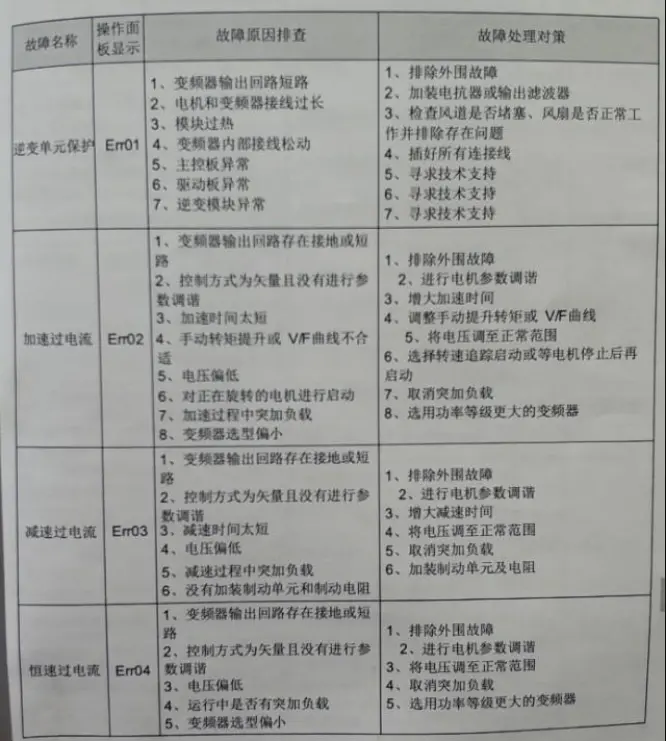

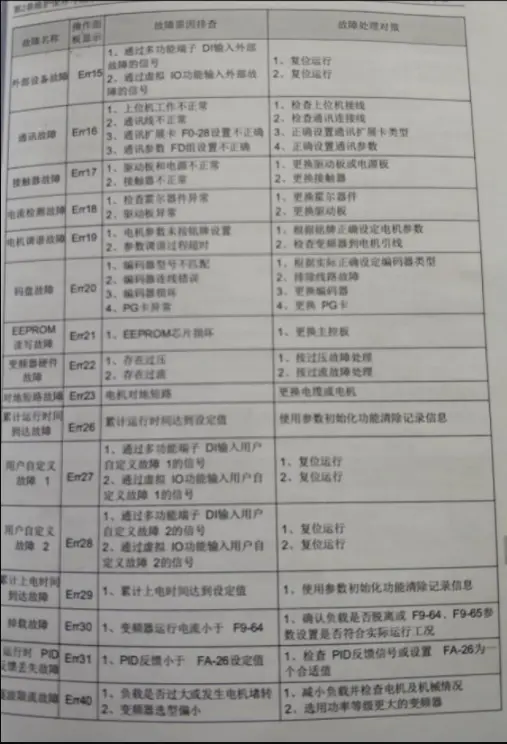

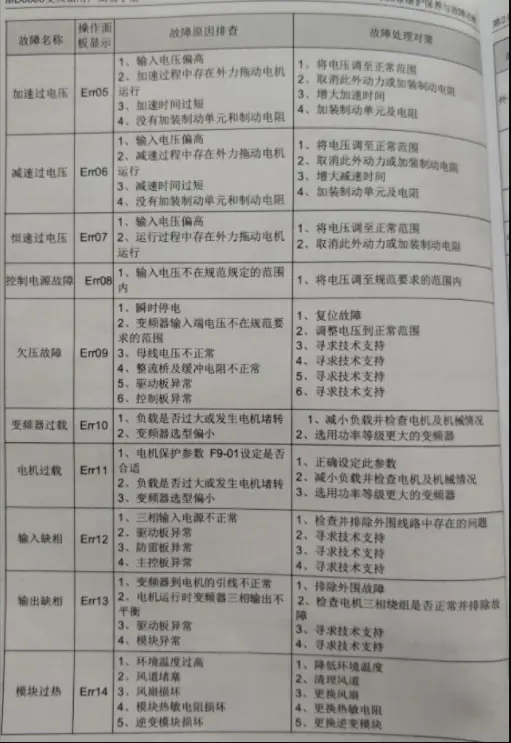

另附该系列变频器常见故障列表——

​
