最近有不少人找我问耳放的事儿，还有解码器，我家领导说了，冬天不让我做电路，所以这一阵子很难接单，况且这个活计真的赚不了几个钱，对她来说还不如让我多做点家务，多做点好吃的呢，约不上的朋友真的实在对不住了。

“John Linsley Hood Class-A Amplifier”是非常经典的放大线路，最初的版本发表在 1969年，基于最开始的设计一致持续更新到 2004年，是 DIY 玩家玩儿的最多的线路之一，版本也非常多，在淘宝上面各种 DIY 的 1969 也是一搜一大把，所以有人可能觉得我整这玩意儿有啥意思呢？

答案有三点：

直流单电源：我常用的劲丰24V开关电源出奇的好用，功率足，声音又干净，电压也合适，所以【P09】【P14】【P15】【P24】这些项目都采用了这个电源，便宜还包邮。

采用自己的元件组合，并且设计滤波：虽然做过这个电路的人很多，但实际上绝大多数都是完全照着别人的电路自己做操作工，很多人甚至都没有考虑过替换元件重新设计参数之类的事情，还有就是滤波的设计，在几十年前高频干扰不是很常见，所以大部分放大器不需要过多的滤波设计，但是现在的环境中，你还要 1Hz~1MHz 都是一条直线可能就要被噪声打败了，现在更重要的事儿不是要一条直线，而是把带宽收窄到比较合理的范围内，尽可能的去掉无用的部分。

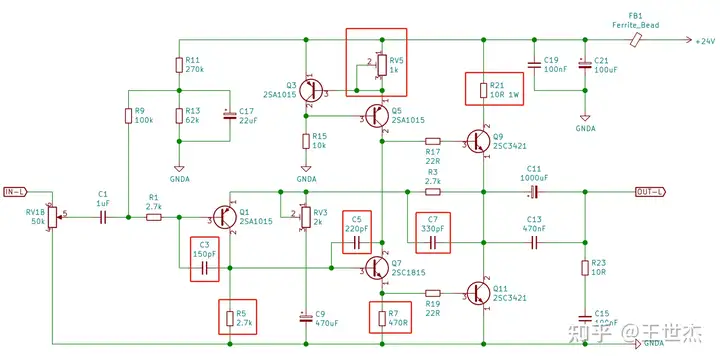

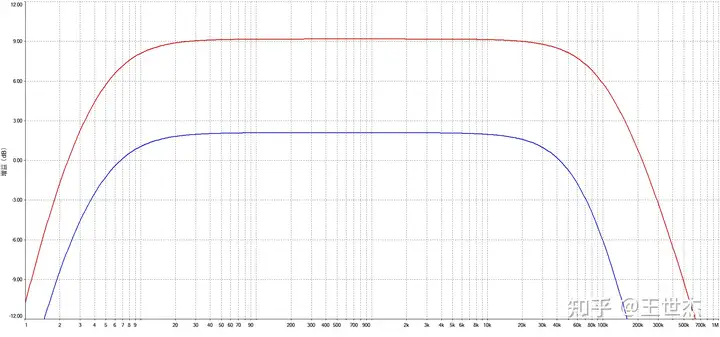

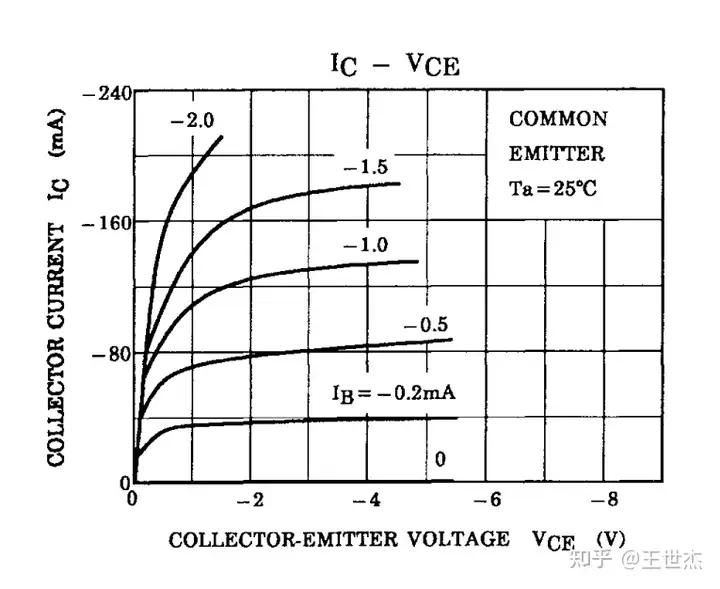

适用于我自己的外观设计，毕竟在颜值方面我还是有一些讲究的。 优化后的原理图电流控制：R7 增加到 470Ω，此时会导致输出级部分基极电流增加，静态电流增大，所以 RV5 取值也要增加，修改为 1k，在调整之前需要把它的阻值调整到最大，这样可以避免损坏电路的其它部分，然后测试 R21 两端电压，R21 修改为 10Ω 可以方便计算静态电流，调整 RV5 设置静态电流约为 120mA。R5 减小到 2.7k，将 Q1 的工作点设置为约 0.5mA，这个问题可以参考一下数据表，主要是避免陷入死区：滤波的三个电容取值都增加了一些，实际上我机器上没有换，只是重新计算了一下，把带宽再收窄一点，原有的取值也是可以的，调整后的带宽可以看下面的图示：带宽曲线

可以看到由于 C3 的影响，在电位器阻抗变化时，高频截止频率也会受到影响，在 50% 音量时高频最窄，这对于灵敏度较高的耳机比较友好。

C5 和 C7 已经显示了我认为的最大取值，不建议继续增加，修改为这两个取值也是因为我刚好买多了一些这两个参数的电容。另外这三个电容要用陶瓷电容或者云母电容之类的高频特性较好的电容，某些死贵的发烧电容就算了，音频滤波应用瓷片电容不要用。

C11 取值在 1000uF 时，32欧姆耳机的响应可以支持到 5Hz 左右，所以它也不是越大越好，没有太多必要增加取值，但是在耐压方面最少应该为 16V。

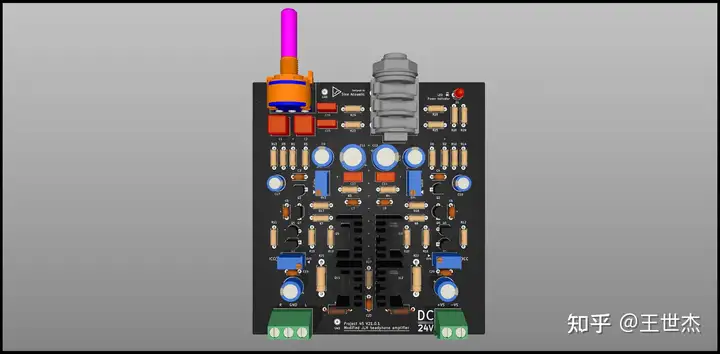

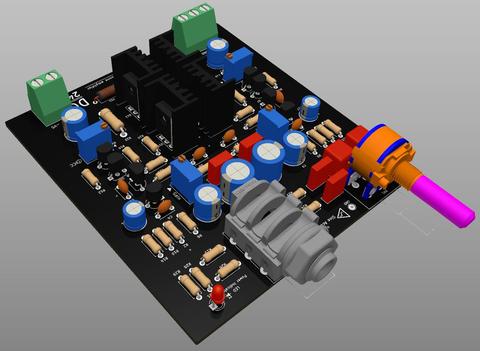

参数优化以后声音解析方面会变好不少，整体听着都舒服很多，以现在的状态可以提供 DIY PCB 板和成品了。
