同事把这个2019年的老帖子发给我。题主这个问题的解答与接地的性质有关，我来回答吧。

===================

首先要明确，接地的意义是什么。

接地有两种，第一种是参考地，第二种是保护地。参考地用于构建零电位参考点，而保护地则用于人身安全防护。

我们看下图：

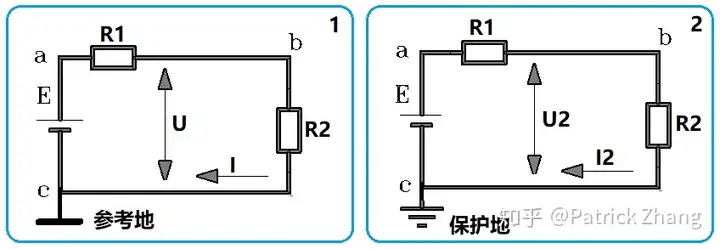

图1中，1图在电源E的负极加了参考地的符号，右图则在电源E的负极加了接大地的符号。注意这两个接地符号的区别，它们的式样是GB/T 4728有关电气制图规范的国家标准规定的。

我们先看图1的1图。图中的电流是I，所以图中电阻R2上的电压 U=IR2U=IR_2 ，这是根据欧姆定律求出来的。

现在我们的问题是：节点a、b和c点的电压是多少？如果仅仅依据欧姆定律，我们根本求不出来。为何？因为没有零电位参考点。如果我们规定电池E的负极为零电位参考点，则a点的电压 Ua=EU_a=E ，b点的电位 Ub=U=IR2U_b=U=IR_2，c点的电位当然等于零了。

所以，零电位参考点是我们计算电路中各个节点电位所必须的。

不但简单的电路是如此，复杂的电路也是如此，甚至供配电线路也需要零电位参考点，只不过在供配电线路中把零电位参考点叫做工作接地。

我们再看图1的2图，我们看到这里的接地符号是接大地，也就是说，c点的电位不但具有零电位参考点的意义，同时它还具有大地的零电位。如果我们把用电电器的外壳接在从c点引出的地线上，则用电电器的外壳就具有了大地的零电位。如此一来，就能确保用电安全。

我们看下图：

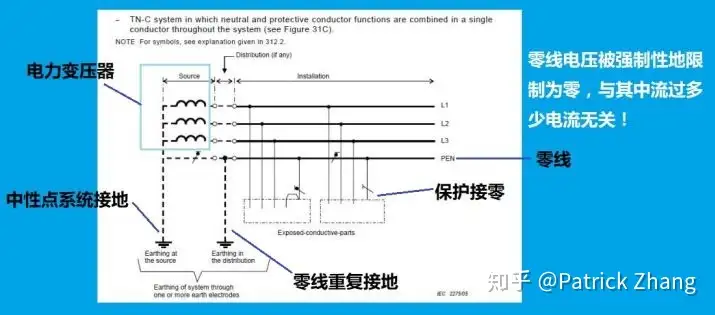

图2中，我们在左上角看到了电力变压器，它的中性线直接接地，于是接地点不但具有了零电位参考点的功能，同时还具有保护的功能。从接地极引出的线符号是PEN，名称是保护中性线，俗称就是零线。

图2中，我们看到有两只用电电器，它们的外壳均接在零线上，也即保护接零。以此实现漏电防护，以及用电安全。

对于题主的24V开关电源，它的输出电压是24V，在国家标准GB/T 156《标准电压》中定义为极低电压，对人体毫无伤害：

我们从图3中看到许多电压，对极低电压的定义不是很明确。到底多少以下的电压是极低电压？

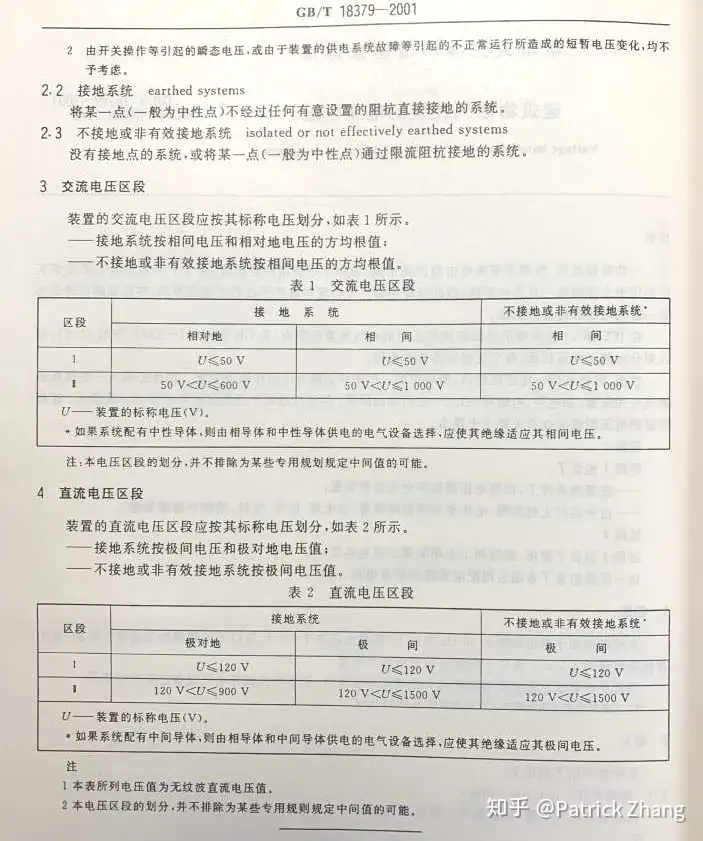

在国家标准GB/T 18379-2001《建筑物电气装置的电压区段》中给出了电击电压的具体数值，见下图：

图4中我们看到，对于交流系统的电击电压是50V，而直流系统的电击电压是120V。这说明，只要直流电压低于120V，可以不必接保护接地。

既然24V直流电压远远低于120V的直流电击电压，所以在24V开关电源输出的直流电路中可以不必接大地，但必须定义零电位参考点（GND点）。

注意：因为36V交流供电电压低于50V交流电击电压，所以36V的交流电压属于安全供电电压。

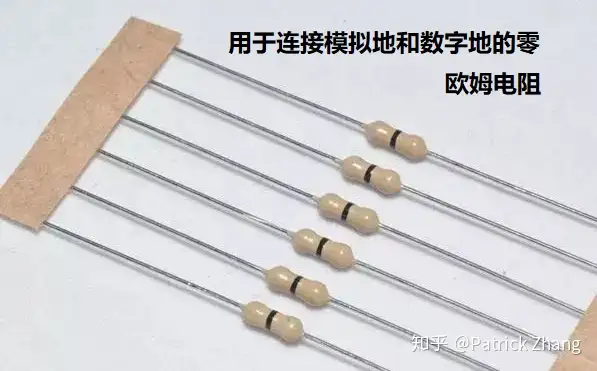

另外，对于多电源系统，例如单片机系统，这里既有供后向通道使用的+24V直流电，也有±12V前向通道的直流电，还有+5V的单片机工作电源，以及系统的三相交流电。在这里，我们把±12V对应的参考地叫做模拟地，把单片机使用的+5V对应的参考地叫做数字地，模拟地与数字地之间用一只专用的零欧姆电阻连接起来。这里的零欧姆电阻阻值大概在零点几欧姆到数欧姆之间。

我们已经知道，模拟地和数字地都是单点接地。只要是接地，它们就必须接到一起，否则就成为浮空的“浮地”。用零欧姆电阻吧模拟地和数字地连接起来后，可以有效地杜绝浮地静电现象。

多电源系统的参考地，必须挑选合适的地点与保护地相接，使得操控系统的外壳具有保护地的零电位。例如家用电器的洗衣机、电冰箱等等都是如此。

对于题主的24V开关电源，如果它是为PLC系统提供电源，则它的负极必须接大地；如果它只是为面包板上实验电路提供工作电源，当然就不必接大地了。

最后，提个问题。看下图：

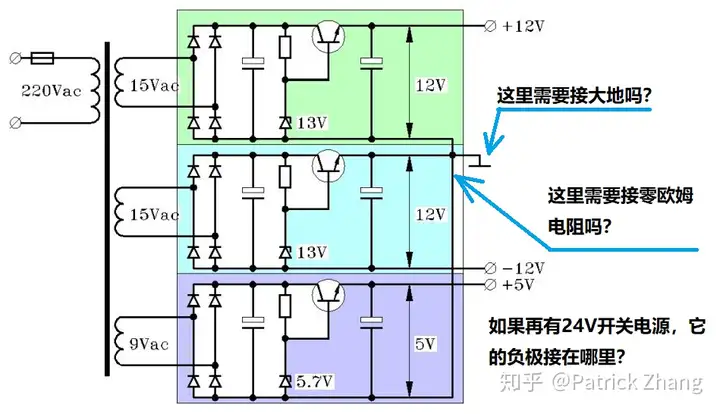

图6中的24V负极该如何接地？

回答完毕。
