原标题：电气设备维护测试用设备

中试控股技术研究院鲁工为您讲解：电气设备维护测试用设备

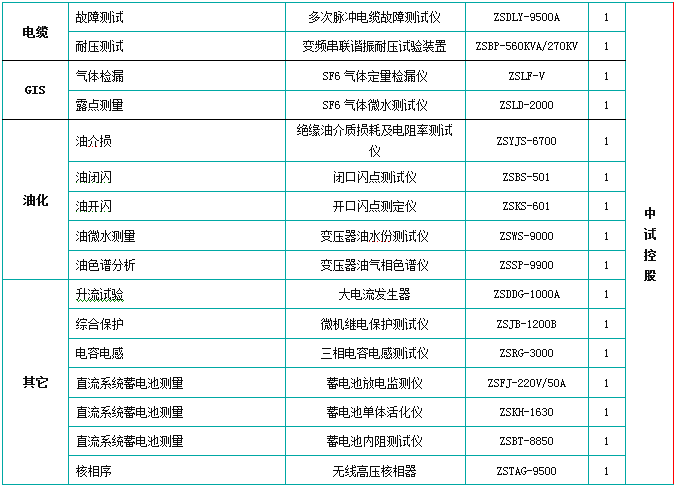

电气设备维护试验仪器包含对被测项目：风电、水电、热电、太阳能、变电站、电缆、变压器、配电所、发电机、配电室、GIS气体绝缘组合电器设备、其他。

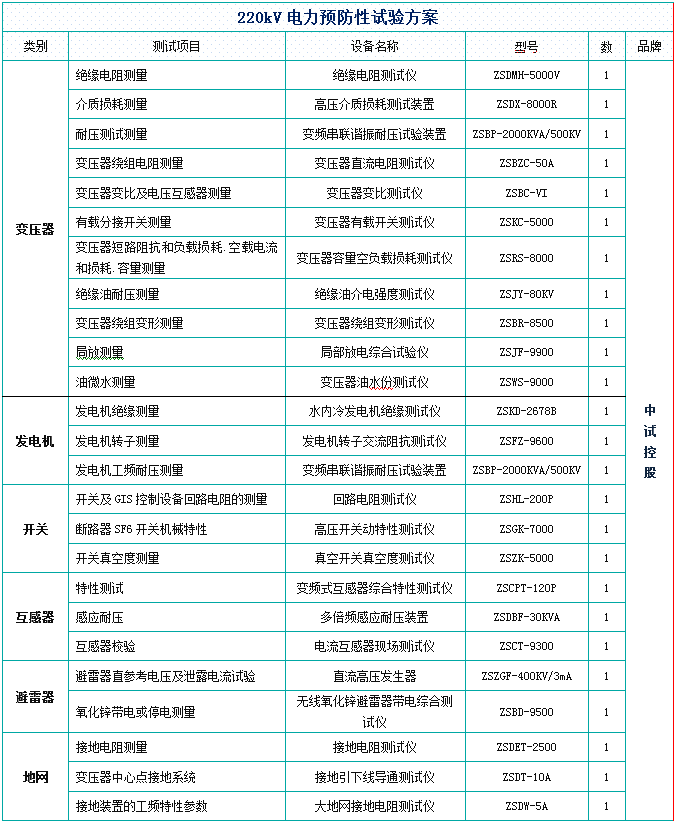

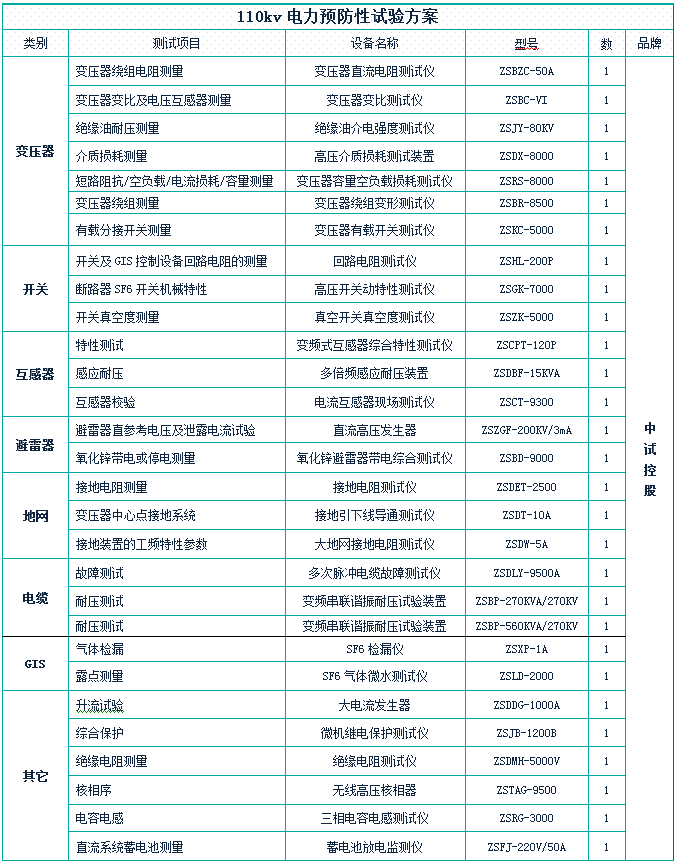

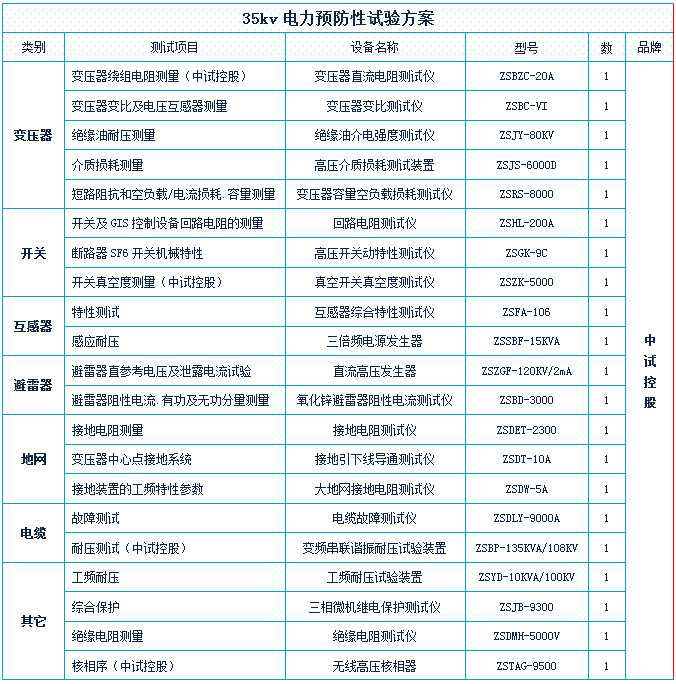

电气设备维护试验仪器含对被测电压等级：6kV、10kV、35kV、110kV、220kV、330kV及以上。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

电力运维服务有哪些？

一、24小时电力应急抢修

用电企业单位内，所使用的各类输、配、变电电力设备的故障检测、故障修复、隐患排除、应急供电方案、配件更换、修理等项目的电力抢修服务（包含：高、低压开关柜、配电柜、电容柜、计量柜、变压器、电线电缆、仪器仪表、综合保护等设备）作业人员对设备进行维保

二、电力维修、保养、安检

1、电力设备维修

用电企业单位内，所使用的各类输、配、变电电力设备的故障检测、故障修理、配件更换、修理、试验等项目的电力设备维修服务（包含：高、低压开关柜、配电柜、电容柜、计量柜、变压器、电线电缆、仪器仪表、综合保护等设备）

2、电力设备保养、养护

用电企业单位内，所使用的各类输、配、变电电力设备的清洁除尘、氧化松动、绝缘温控、防潮防鼠、标示标牌、操作规程等项目的电力设备保养服务（包含：高、低压开关柜、配电柜、电容柜、计量柜、变压器、电线电缆、仪器仪表、综合保护等设备）

3、电力设备安全检查

用电企业单位内，所使用的各类输、配、变电电力设备的安全性能、数值数据检测、综合保护、回路绝缘、配电整体环境安全隐患的检查巡视、提出整改建议、简单修复等项目的电力设备安全检查服务（包含：高、低压开关柜、配电柜、电容柜、计量柜、变压器、电线电缆、仪器仪表、综合保护等设备）

三、电力设备维护

服务范围：用电企业单位内，所使用的各类输、配、变电电力设备，电力托管服务。

服务内容：

1、定期电气设备进行日常巡视、检测、维护，专职巡班人员保证设备24小时运行操作。

2、定期电气设备进行清洁、保养、安检。

3、定期评估用电功率因数，确保用电单位节能用电、经济用电，对用电质量欠佳，功率因数长期不合格的用户则提出技术改造方案。

4、建立设备技术档案，每月向客户提交《客户电气设备月度运行报告》。

5、为电气设备设施进行，故障检修服务。

6、为电气设备设施进行，24小时抢修服务。

7、对电力主管部门在安全检查中，提出的关于设备的缺陷，进行整改。

8、配合供电公司的工作人员，对运行的电力设备，线路和电缆等进行定期检验工作。

9、及时反馈在巡视中发现的用电问题和安全隐患问题，并提出用电建议和处理方案，以保障客户长期安全、经济用电。

10、做好各项触电、电气火灾的安全预防工作。

11、提供最佳用电方案及故障应急方案。

12、开展安全用电知识培训。

四、节电改造、维修

1、无功优化、改善功率因数

无功优化改造，主要针对用户配电系统无功补偿不足、无功补偿设备配置不合理或无功补偿设备损坏等情况进行的技术改造，通过无功优化改造，可减少配电系统的损耗，提高配电系统的供电能力，减少配电系统发热，延长配电系统寿命，减少或避免无功受罚，减少电费支出等的多种综合效果。

2、谐波治理、整流平衡电压

谐波会引起串联谐振及并联谐振，放大谐波，造成危险的过电压或过电流，①使输、变电、配电设备保护降低，加速电力设备及用电设备的使用寿命缩短，故障、损坏频繁（如计算机、医疗设备、大功率重要设备等）；②使配电设备（如继电保护、综合保护装置、仪器仪表）运转不正常，或不能正常操作开关（断路器）过载，造成经常性跳闸；③使无功补偿设备部件损坏，无法进行无功补偿，加大线路损失，降低变压器额定容量。

3、线路整改、配置负荷

线路改造类技改项目，主要针对用户配电线存在安全隐患、线路负荷不合理、线路发热、电损耗居高，补偿功率因数上不去等。①线路导线的线径和负荷不成正比。②线路的排布不合规矩（线路凌乱），或者靠近高温或易燃易爆场所，且没有可靠有效的安全防护措施。③线路老化，绝缘等级不符要求，根据具体情况进行改进。

电力系统运行与维护部门的工作都包括以下内容：

1、负责贯彻执行公司有关制度标准及工作部署；负责电网实物资产管理；负责电网设备全过程技术监督管理；

2、负责电网设备技改大修管理；负责生产服务用车制度标准制定、使用监督考核等专业管理；负责电网设备运检业务外包管理；

3、负责编制运检计划并组织实施；负责运检绩效管理；负责运检信息化应用管理；

4、负责电压无功工作实施和统计分析；负责电网谐波和技术线损管理；负责县域内35千伏及以下电网设备运维检修、故障抢修和技术改造管理；

5、负责配网（表箱前）建设（除新建变电站同期配套10千伏送出线路工程外）管理；负责配电自动化建设改造及应用；负责分布式电源（储能装置）接入工程管理；

6、负责配电工程验收；负责参与配电网规划、业扩报装方案制定审查；负责配网状态检修和带电作业管理；

7、负责本专业电力设施保护、消防、防汛和防灾减灾管理；负责仓储配送、物资供应的调度和协调＆负责开展物资质量抽检，参加监造设备现场见证；

8、负责物资质量信息与供应商不良行为信息的收集与上报；负责电网设备技改大修项目实施；负责电网工程建设；

9、负责运检业务外包综合协调和项目合同管理；负责所辖设备现场巡检操作、维护检修、故障抢修、分析评价、工程验收等工作；负责配电自动化建设改造及应用；

10、负责县城区和中心城镇35千伏及以上输电线路通道维护、清障和防外破工作；负责县城区和中心城镇电力设施安防、安保、防汛等设备运维检修；负责管辖范围内信息通信网络、系统、线路、设备的运维检修和应急处置；

11、负责管辖范围内计算机终端、行政电话、调度电话（台）的运维检修和应急处置；负责电视电话会议系统运行维护和会议保障；负责信息安全保障。

ZSCH-48V/50A-200A

电池组电压 48V

最大充放电

电流 50A 100A 200A

电压电流

测试精度 0.5%± 5dgt

电流分辨率 0.1A

控制精度

（电流、电压、功率） 1%

重量 主机21.5Kg 单体监测分机0.5Kg

显示方式：5.7寸彩色液晶触摸屏320*240 LCD

散热方式：风冷

ZSCH-110V、20A、40A

电池组电压 110V、220V240V

最大充放电

电流 20A-80A

电压电流

测试精度 0.5%±5dgt

电流分辨率 0.1A

控制精度

（电流、电压、功率） 1%

重量 主机约25.5Kg单体监测分机0.5Kg

显示方式：5.7寸彩色液晶触摸屏320*240 LCD

散热方式：风冷

为什么要进行蓄电池放电?

定期充放电也叫核对性放电，就是对浮充电运行的蓄电池，经过一定时间要使其极板的物质进行一次较大的充放电反应，以检查蓄电池容量(蓄电池容量放电测试仪)，并可以发现老化电池，及时维护处理，电池的正常运行，定期充放电一般是一年不少于一次。

蓄电池自放电的主要原因是由于极板含有杂质，形成局部的小电池，而小电池的两极又形成短路回路，引起蓄电池自放电。另外，由于蓄电池电解液上下的密度不同，致使极板上下的电动势不均等，这也会引起蓄电池的自放电。

活化：在蓄电池处于离线状态下，可以对单节蓄电池进行活化。活化前设置好活化循环次数，单次活化充放电时间，保护电压等参数，仪器便自动执行活化功能；并实时显示电池电压、充/放电电流、充入/放出容量、充/放电时间等数据；预设的活化循环执行完毕或人为终止操作均可停止活化过程。

放电：在蓄电池处于离线状态下利用智能假负载进行恒流核对放电，设定好“放电电流”、“放电时间”、“放电容量”、“终止电压”等参数，仪器便自动执行放电功能，并实时显示出放电电流、电池已放容量、电池电压、放电时间等数据；当蓄电池达到预设的终止放电条件或人为终止操作均可停止放电测试。

充电：在蓄电池处于在线浮充或离线状态下，可对蓄电池进行自动充电，设定好“充电电流”、“充电时间”、“终止电压”等参数，仪器便自动执行充电功能，并实时显示出充电电流、电池已充入容量、电池电压、充电时间等数据，当蓄电池达到预设的终止充电条件或人为终止操作均可停止充电。

蓄电池作为电源系统停电时的备用电源，已广泛的应用于工业生产、交通、通信、蓄电池放电负载测试仪等行业。如果蓄电池放电负载测试仪电池失效或容量不足，就有可能造成重大事故，所以必须对蓄电池的运行参数进行全面的在线监测。蓄电池状态的重要标志之一就是它的内阻。无论是蓄电池即将失效、容量不足或是充放电不当，都能从它的内阻变化中体现出来。因此可以通过测量蓄电池内阻，对其工作状态进行。

目前测量蓄电池放电负载测试仪内阻的常见方法有：

（1）密度法

密度法主要通过测量蓄电池电解液的密度来估算蓄电池的内阻，常用于开口式铅酸电池的内阻测量，不适合密封铅酸蓄电池的内阻测量。该方法的适用范围窄。

（2）开路电压法

开路电压法是通过测量蓄电池的端电压来估计蓄电池内阻，精度很差，甚至得出错误结论。因为即使一个容量已经变得很小的蓄电池，再浮充状态下其端电压仍可能表现得很正常。

（3）直流放电法

直流放电法就是通过对电池进行瞬间大电流放电，测量电池上的瞬间电压降，通过欧姆定律计算出电池内阻。虽然这种方法在实践中也得到了广泛的应用，但是它也存在一些缺点。如用该方法对蓄电池内阻进行检测必须是在静态或是脱机状态下进行，无法实现在线测量。而且大电流放电会对蓄电池造成较大的损害，从而影响蓄电池的容量及寿命。

（4）交流注入法

交流法通过对蓄电池放电负载测试仪蓄电池注入一个恒定的交流电流信号IS，测量出蓄电池两端的电压响应信号Vo，以及两者的相位差θ，由阻抗公式来确定蓄电池的内阻R。该方法不需对蓄电池进行放电，可以实现安全在线检测电池内阻，故不会对蓄电池的性能造成影响。但该方法需要测量交流电流信号Is,电压响应信号Vo，以及电压和电流之间的相位差θ。由此可见这种方法不但干扰因素多，而且增加了系统的复杂性，同时也影响了测量精度。

为了解决上述各方法的缺陷，本文采用了四端子测量方式，将蓄电池两端上的电压响应信号通过交流差分电路与产生恒定交流源的正弦信号经过模拟乘法器相乘，再将模拟乘法器的输出电压信号通过滤波电路，使交流信号转变为直流信号，直流信号经直流放大器放大后进行模数转换，将转换后的值送入单片机进行简单处理。

蓄电池放电负载测试仪电池内阻检测原理

由于电池内阻为毫欧级，因此采用常规的两端子测量方法测量误差较大，在此采用四端子测量方式。测量时两个端子施加一频率为的恒定交流激励电流信号，另两个端子用于测量。响应信号是指蓄电池注入交流恒流源后，在其两端测出的交流电压信号。而正弦信号是经D/A产生的作为压控恒流源的输入信号。

与现有技术相比，该处理方法的适用范围广，测量精度高，对蓄电池的损害小，可以对蓄电池进行安全的在线监测管理。同时不需要进行交流采样和求解cos，就能求出蓄电池的内阻值。这简化了交流注入法中需要对蓄电池两端交流电压和相位差进行测量的软硬件的复杂程度。该方法可以满足蓄电池检测的要求，取得了较好的实用效果，完成了对铅酸蓄电池的内阻检测。

220V

1、核对放电功能：在电池组脱离系统后利用智能假负载进行进行恒流核对放电，设定好放电参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；当电池组达到终止放电条件或人为进行终止操作时均可停止放电测试。

2、快速容量测试功能：在电池组脱离系统后进行放电，只需5～20分钟便可测出电池组中每一节电池的实际容量、内阻、性能状况（正常、落后、劣化）等；并提出维护建议。

3、可以测试蓄电池的内阻，准确预估容量。

4、在线监测功能：在电池组处于在线放电、均充、浮充等状态下，对电池组及单节电池进行实时的监测；包括整组电压、单节电池电压、整组充放电电流、整组充入容量、整组放出容量等。

5、蓄电池智能放电仪功耗部分采用新型PTC陶瓷电阻作为放电负载，完全避免了红热现象，安全可靠无污染。整机由微处理器控制，液晶显示、中文菜单。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后，自动完成整个恒流放电过程。完全实现智能化。使整个放电过程更安全。

6、蓄电池智能放电仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。采用最新的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。

7、蓄电池智能放电仪系列便携、智能化的专业设计使放电测试工作变得简捷、轻松，大大降低了专业维护人员的劳动强度，也提高了放电测试的科学性和智能化。

特征

1、采用先进的2.4G无线通信单体监测技术，支持2V/6V/12V的单体电压监测。

2、测试仪主机采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件，是一款体积小、效率高的蓄电池综合测试仪。

3、机器可存储多组测量数据，除可单机对历史数据查看、删除等操作外，还能将其上传至PC以备后续分析。

4、中试高测股份公司还率先将测试仪网络化：用户可通过PC，Android，iOS等终端实现对测试仪的远程操控和监测。

5、每个无线监测模块可同时测量多个单体，2V电池1个无线监测模块可同时监测12节电池，6V/12V电池1个无线监测模块可监测4节电池，连线简单，数据传输高效。

6、可扩充性强：用户可根据实际的单节电池数量，增减无线监测模块数量。

7、自动报警功能：在测试过程中当检测到整组或者单体电池异常或仪器本身工作异常时，仪器自动终止放电，以便对电池组进行保护，充分体现中试高测股份公司为客户着想的设计理念。

8、无需人工校准，有效的了仪器的测试精度。

9、菜单简洁智能，用户无需即可轻松操作。

1.六合一功能：充电、放电、活化、内阻测试、电压测试、容量测试；

2.智能程度高: 充电、放电、活化可灵活编程；

3.可对电流、时间、循环数、 充放电限压、均充、浮充电压等进行编程测试；

4.接口丰富，配备串口、网口、USB口和PC通信；

5.操作方便: 显示屏幕大 精致小巧；

6.经济性好: 可活化2V、6V、12V电池，过压、过流、过热保护；

7.使用安全: 配备在线修复旁路模块；

8.内含实时钟，操作数据和时间同步存储。

类型说明 A类型：不支持容量快测功能，不可测试电池内阻

B类型：兼容A类型，不支持PC,Android和iOS终端等的远程访问

C类型：全功能型

单体电压范围 2V～15V

单体电压测试精度 2V6V/12V

整组电压测量范围

0～270V

整组电压测量精度 0.01V

整组电压测试精度 0.50%

放电电流工作范围

1～50A

恒流放电电压范围 门限可调

放电电流可调精度 0.1A

电流测量精度 1%

单节测量连接方式 无线

监测电流范围 0～800A

整组电压超限终止 ﹝√﹞

单节电压超限终止 ﹝√﹞

放出容量超限终止 ﹝√﹞

放电时间超限终止 ﹝√﹞

可测试内阻 ﹝√﹞

报告内容包括 整组电压曲线，单节电池的电压、内阻、容量等

工作电压(DC)

DC220V±20%

工作电压(AC) AC220V±10%

制冷方式 强风制冷

工作环境 温度：-5～50℃；湿度：5%～90%

通讯接口 RS232和USB

液晶参数 5寸彩屏，高亮，VGA分辨率

主机重量 ≤13 Kg

移动方式 便携手提式返回搜狐，查看更多
