看到知乎上有一个提问的标题是：”

两个电势不等的电源并联会怎样？

“。这是一位高中生提出的关于直流电源并联的问题。

我们来看下图：

这个电路叫做二极管或门电路，也叫做二极管门控电路。我们来分析一下它的工作原理：

设E_{2} ">E1>E2E_{1} >E_{2} 。

我们知道，二极管的正向导通是0.7V。由于工作在电源侧的二极管电流很大，属于大功率二极管（整流管），它的正向导通压降在0.7~1.2V左右。我们不妨取为1V。

设二极管D1导通，于是R上的电压为：U=E1−1U=E_{1} -1。

这时的工作电流：I1=E1−1RI_{1} =\frac{E_{1}-1 }{R} 。

对于二极管D2，我们来看它两端的电压：D2的正端是E2，右端是U，于是二极管D2正向导通的条件是：U=E_{1} -1\Rightarrow E_{2} >E_{1} ">E2−1>U=E1−1⇒E2>E1E_{2} -1>U=E_{1} -1\Rightarrow E_{2} >E_{1} 。

这与题设E_{2} ">E1>E2E_{1} >E_{2} 不符。因此二极管D2必然截止，I2=0。

事实上，这个二极管或门电路又被称为箝位电路：两只二极管正端电压何者高，何者就导通。

如果没有这两只二极管，则两只直流电源会出现环流，环流等于：

I0=E1−E2r1+r2I_{0} =\frac{E_{1}-E_{2} }{r_{1}+r_{2} }

，这里的r1和r2为两只直流电源的等效内阻。

环流会使得直流电源剧烈升温，严重时有可能烧毁电源。因此，凡两只直流电源并联工作，一定要在输出端配套二极管。

同时，利用二极管箝位电路，可以构成直流电源的冗余配置：两只直流电源冗余配置，任何一只电源出问题，另外一只能立即切入，并且由二极管隔离出问题的电源。

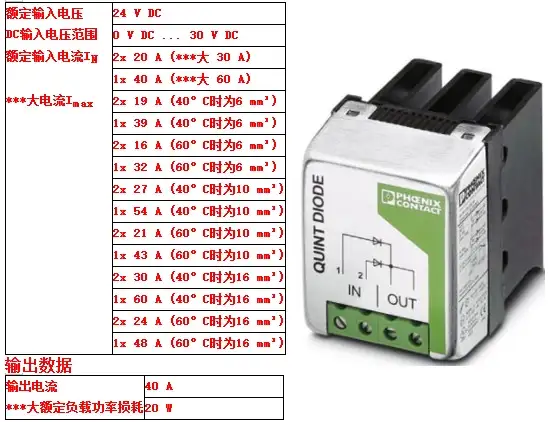

题图是菲尼克斯公司生产的专门用于冗余直流电源的二极管组合元件，它的名称是QUINT DIODE，规格如下：

注意上图中，凡标有2x XXA字样的就是冗余电源。

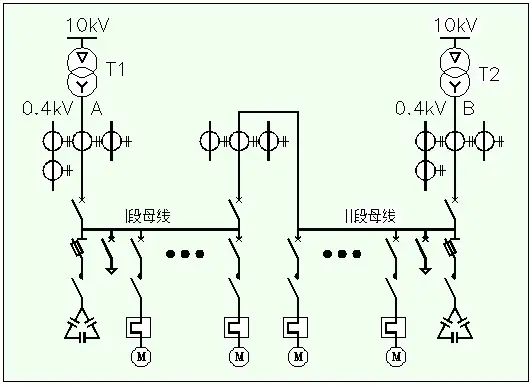

现在，我们来看一个实例：设某配电室内配套有用于测控和通信管理的PLC，其电源配置方案如下：

这是一个电动机控制中心的系统图，图中我们看到了两台电力变压器，还有两段母线，以及两段母线上的许多电动机。

对于这样一个较大的系统，由于大量生产线设备的安全可靠地运行与供电质量和可靠性密切相关，因此电力监控SCADA和过程控制DCS都需要知道系统的运行情况，并且根据自己的权限对系统发布遥控命令和调整参数的命令。

也因此，系统中存在大量的测控装置，还有用PLC构成的通信管理机等等设备，这些设备的工作电源都来自图中的A点和B点。

注意：不管是A点还是B点，它们都有3条相线和1条N线。

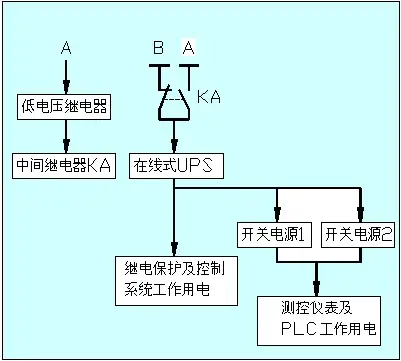

我们看下图：

图中的A电源输给低电压继电器，低电压继电器再来控制中间继电器KA。当A电源三相都正常时，KA闭合，它的常开动合触头将电源输送给在线式UPS；当A电源的任何一相出现问题后，系统会延迟一段时间判误。延时后发现故障继续存在，则中间继电器KA返回，有B电源继续对UPS供电。

在线式UPS的出口分为两路：第一路作为以交流电压为工作电源的继保装置和测控系统的工作电源，第二路则送至冗余配置的两只开关电源中。

注意：这两只冗余配置的开关电源的出口处配套了二极管，构成了本帖主题所对应的电路机构。一般地，此冗余电源采用菲尼克斯的产品来配套。

直流电源输出一般为24Vdc，作为测控仪表及PLC等设备的工作电源。

在实用中，两只直流电源的电压均高于输出电压0.7~1V，用作二极管的正向压降。也因此，二极管一般由直流电源的生产厂家配套，并直接安装在开关电源模块中；其次，两只直流电源的电压一般是相等的，这时它们共同工作，为系统提供直流工作电流；当任何一只电源发生问题或者故障时，正常电源模块立刻取代故障电源，独自为全系统供电，并且故障电源内部的二极管也立即反偏而截止。

由此可知，冗余直流开关电源中任何一只电源，它的输出电流必须大于系统的最大工作电流。

=============================

总结：直流电源的 并联问题比较典型，它涉及到系统供电的可靠性和稳定性，需要引起充分注意。另外，对于二极管所起到的作用，应当有较为深刻的理解。
