电源并联功能（并联直流电源）

了解自动并联功能扩展台式电源的输出范围

有时候您可能需要的电流超过了现有台式直流电源的供应能力。这时，您不用在实验室中寻找能输出更高电流的电源，只需使用新型 E36312A 和 E36313A 台式电源内置的自动并联模式就可解决问题。

自动并联模式使用内置继电器将通道 2 和通道 3 组合成一个额定输出高达 25V 和 4A 的大电流直流输出通道。回读系统也作为单通道进行测量！

您可以通过两个简单的步骤启用自动并联：

第 1 步：按下“输出设置”按钮第 2 步：按下“并联模式”按钮

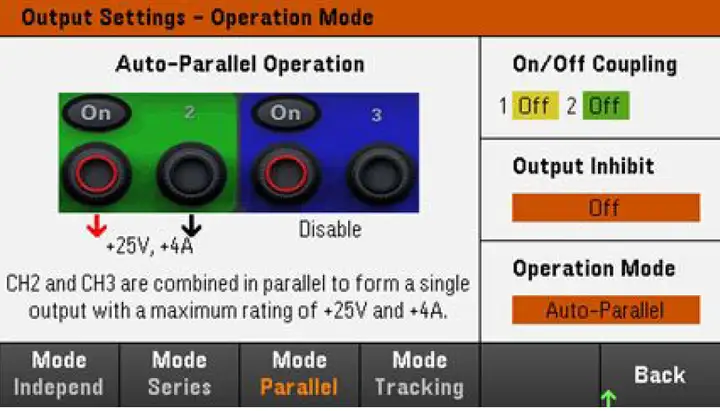

大图形显示屏上会显示自动并联前面板输出连接。在图 1 中，通道 2（以绿色突出显示）与负载连接。显示屏显示通道 2 现在的额定输出为 25V 和 4A，而通道 3（以蓝色突出显示）上的输出连接器被禁用。

图 1. 设置自动并联模式。

使用通道 2 后面板输出连接器可轻松配置 4 线工作。请注意， 4 线或远程感应监测的是负载电压而不是输出端子上的电压，因而可改善电压调节能力。这样可以自动补偿负载引线的电压下降，对于负载阻抗会发生变化或存在显著导线电阻的恒压

（CV）模式工作特别有用。依次按下“电源设置” > “感应 4线”按钮，激活 4 线远程电压感应。

E36300 系列台式电源具有清晰的大显示屏，让您可以同时查看全部三个输出通道。通过切换仪表键按钮，您可以深入了解每个通道的更多详细信息。通道和显示屏采用颜色编码，因此您可以轻松追踪每个通道。

选择通道 2（以绿色突出显示）并切换仪表键按钮，可以查看关于通道 2 设置和测量的更多信息。

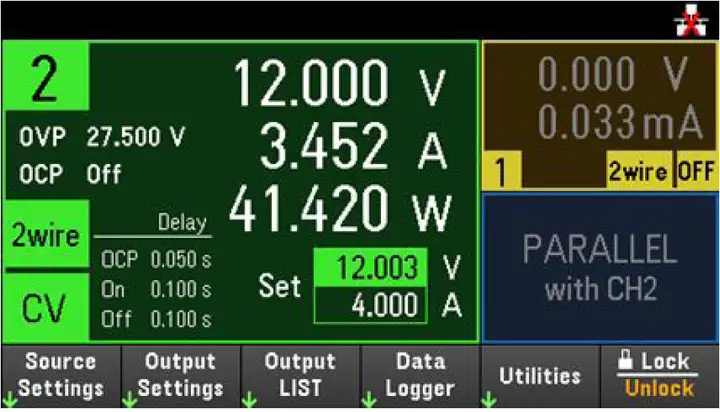

在图 2 中，电源设置为 12V，电流限制默认设置为 4A。电源回读（测量系统）显示为 12.000V、3.452A 和 41.420 W。您会注意到，此时通道 3（深蓝色）隐去，表示它与通道 2 并联。

图 2. 自动并联模式示例。

通过以下方法，您可以输入或更改电压和电流限制设置。

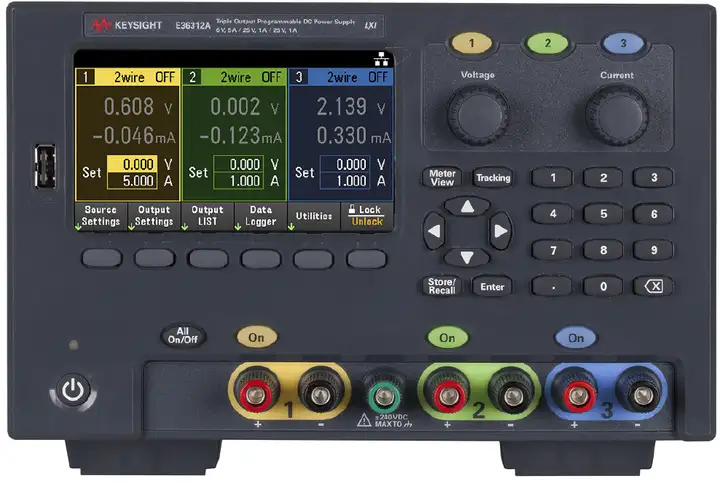

1. 使用前面板电压旋钮（图 3）。转动旋钮时输出电压会发生变化。您可以在显示屏上轻松看到这个变化。

2. 如果您知道自己想要的确切电压值，那么可以在仪表显示屏上的数字输入字段输入该值。使用导航键选择字段（选中字段会突出显示），然后使用数字键输入该值。

3. 按下“电源设置”键并使用导航键突出显示电压字段。使用数字键输入电压值。您也可以使用电压旋钮调整电压字段中的值。

我们希望这可以帮助您使用自动并联模式获得所需的更大电流能力。如欲了解更多信息，请访问：
