 交通

的发展见证着城市的崛起，横贯在整个城市的轨道交通时刻都在记忆着每一个人生活的轨迹，从清晨人潮汹涌的地铁到忙碌的市域铁路，当你跨进任意一节车厢时，迎接你的都是舒适与明亮。在城市交通这个生态里，电力系统每一个环节都有各种各样的电力“坚守者”时刻保障电力的流通，守护着每一个人的安全。

一、电力守护者“GZDW”

GZDW是一种新型直流电源装置，由充电模块、监控模块、配电监控单元、降压硅链单元、绝缘监测单元、交流配电单元和直流馈电单元组成。

它适用于城市轨道交通、发电厂、变电站（所）、工矿企事业单位、高层建筑的变配电室等需要直流电源的场所。作为断路器直流操作机构、继电保护、信号、自动控制等装置的直流电源。自动控制蓄电池的充电过程，不需要人员干涉，采用阀控式密封铅酸蓄电池，并具有数据显示功能，尤其适用于无人值守的6～10kV配电室。

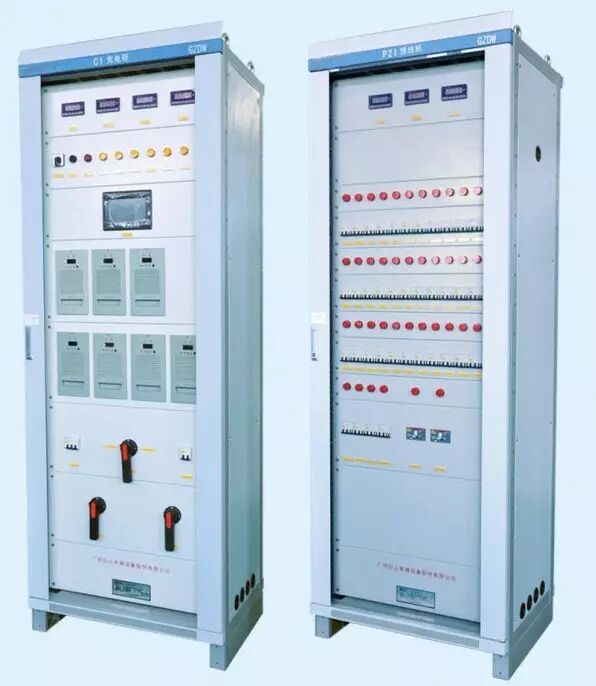

图1  微机控制高频开关直流电源柜实物图

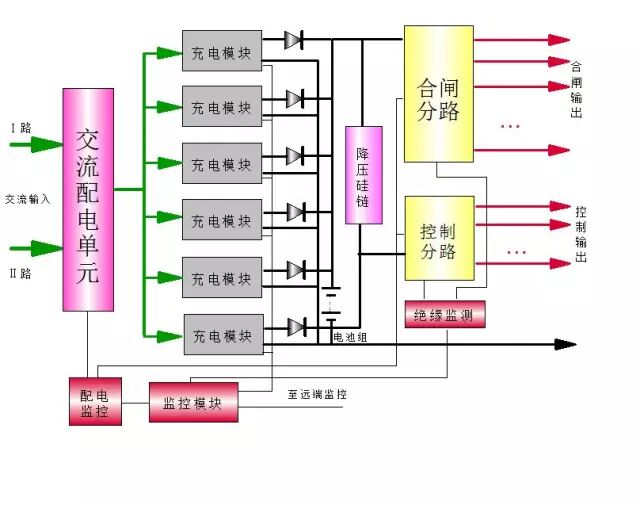

图2   微机控制高频开关直流电源柜工作原理框图

二、GZDW工作原理

1、交流输入正常时

系统交流输入正常时，充电模块将三相交流电转换为220V或110V的直流，经隔离二极管隔离后输出，一方面给电池充电，另一方面给负载提供正常工作电流。

监控部分由配电监控电路和模块监控电路采用集散方式对系统进行监测和控制，然后通过串行通讯口把处理后的信息上报给监控模块，由监控模块统一处理后，显示在液晶屏上。

２、交流输入停电或异常时

交流输入停电或异常时，充电模块停止工作，由电池给负载供电。监控模块监测电池电压、放电时间，当电池放电到设置的欠压点时，监控模块告警。交流输入恢复正常以后，充电模块对电池充电。

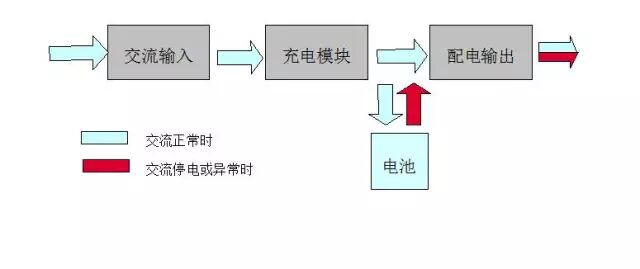

图3  系统能量流动图

三、GZDW新“特技”

显然，GZDW在业界已经有了普遍的认识，在基础的功能应用上没有太大的区别，但白云的GZDW有你想象不到的“特技”优势！

BYJB3000蓄电池监控系统

BYJB3000蓄电池监控系统是包括一系列组件，后台计算机监控软件，信息报警的输入输出，逻辑数据处理的算法等，它是由白云研发的电池活化装置。

（1）BY-JB001/9RV蓄电池在线均衡单元，可检测9节蓄电池的端电压，内阻，SOC蓄电池温度，完成均衡活化功能；

（2）BY-MC001/7通信管理单元，与多个均衡采样单元通信，完成数据的收集汇总 ；

（3）BY-TP07  就地显示触摸屏HMI；

（4）BYJB3000 后台计算机监控软件；

（5）BY-JK001 蓄电池组充放电监测单元;

（6）K3-200A  电流传感器。

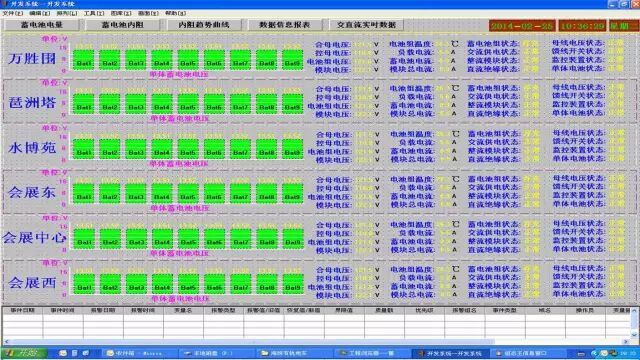

图4  BYJB3000软件监视界面

四、GZDW的“实力”证明

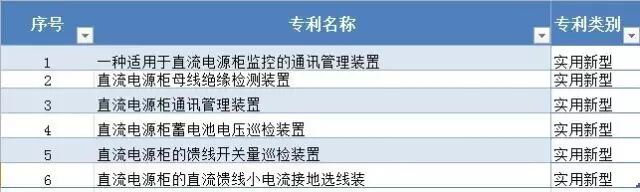

1、六项实用新型专利

2、通过国家继电保护及自动化设备质量监督检验，并获得广东省高新技术产品证书。

五、哪里有GZDW的身影？

近些年来，GZDW的身影逐渐遍布城市的各个电力环节上，白云的GZDW在广州市海珠区环岛新型有轨电车项目、珠江三角洲城际快速轨道交通项目、中广核新加坡光电一体化项目、东莞110kV金龙变电站、中山110kV泰丰二变电站等项目和工程中应用情况良好，保障了电力的流通。

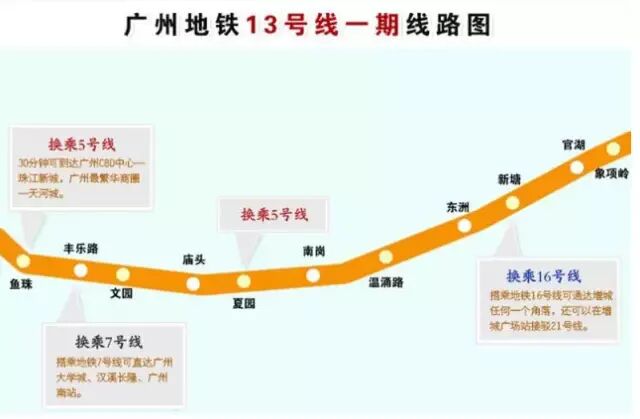

1、广州地铁13号线 ，鱼珠～象颈岭（调试阶段）

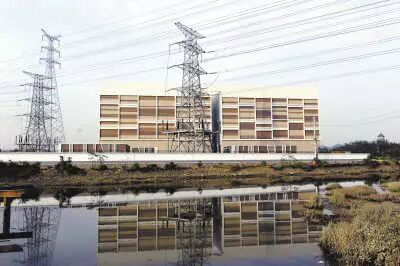

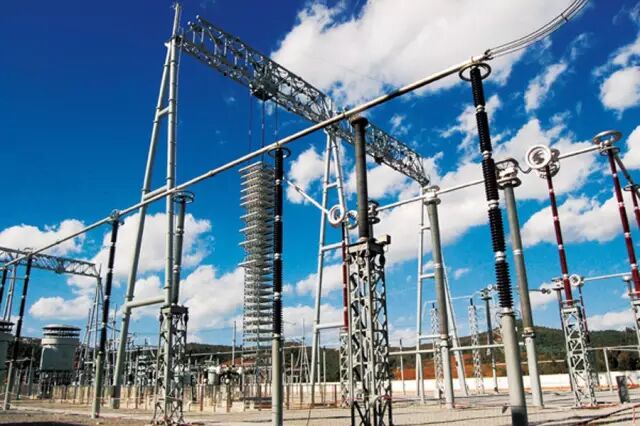

2、±800kV楚雄换流站

3、广州220kV儒林变电站
